Volvo V60 Conduite et Entretien: Adaptation du faisceau d'éclairage

Volvo V60 Conduite et Entretien / Le poste de conduite / éclairage / Adaptation du faisceau d'éclairage

Faisceau d'éclairage, circulation à gauche.
Faisceau d'éclairage, circulation à gauche.

Faisceau d'éclairage, circulation à droite.
Faisceau d'éclairage, circulation à droite.

Le faisceau d'éclairage peut être réglé entre circulation à droite et à gauche pour éviter d'éblouir les véhicules qui viennent en sens Inverse. Un faisceau d'éclairage adapté doit éclairer les bords de la route de manière efficace.

Phares xénon actifs*

La voiture doit être immobile et le moteur doit être en marche lorsque le faisceau est modifié entre circulation à gauche et à droite.

  1. Ouvrez le système de menu my car sous paramètres paramètres du véhicule paramètres d'éclairage. paramètres d'éclairage.
  2. Sélectionnez entre circulation à droite temporaire et circulation à gauche temporaire.

Pour une description du système de menus, voir page 148

Phares halogène

Pour les phares halogène, le faisceau d'éclairage est réglé par un masquage du verre des phares. Le faisceau d'éclairage est légèrement dégradé.

Masquage des phares

  1. Reproduisez les modèles a et b pour les voitures à conduite à gauche et les modèles c et d pour les voitures à conduite à droite à l'échelle 1:1, voir page 101 :
  • A = lhd right (conduite à gauche, optique droit)
  • B = lhd left (conduite à gauche, optique gauche)
  • C = rhd right (conduite à droite, optique droit)
  • D = rhd left (conduite à droite, optique gauche)
  1. Reproduisez les modèles sur un matériau autocollant résistant à l'eau et découpez.
  2. Placez les modèles autocollants à la bonne distance du bord de l'optique à l'aide de l'illustration, voir page 99, et des cotes de la liste ci-dessous :
  • Modèle a : ligne horizontale environ 80 mm, ligne verticale environ 20 mm
  • Modèle b : ligne horizontale environ 80 mm, ligne verticale environ 4 mm
  • Modèle c : ligne horizontale environ 120 mm, ligne verticale environ 4 mm
  • Modèle d : ligne horizontale environ 85 mm, ligne verticale environ 15 mm

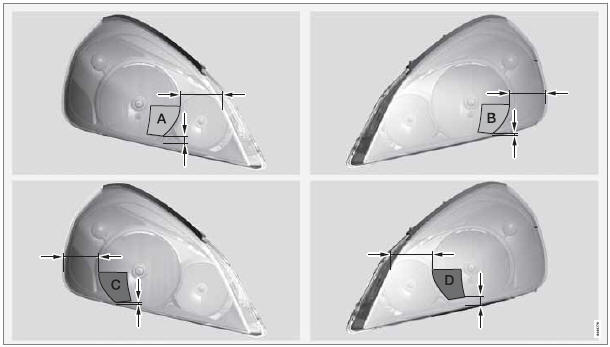

Placement des modèles
Placement des modèles

ligne supérieure : masquage pour voiture avec conduite à gauche, modèles a et b. ligne inférieure : masquage pour voiture avec conduite à droite, modèles c Et d.

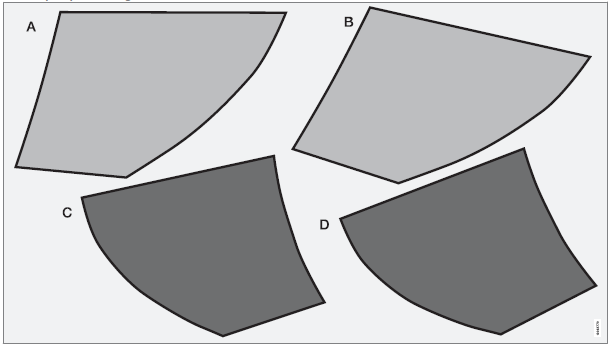

Modèles pour phares halogène
V Modèles pour phares halogène
