Suspension avant

Suspension à roues indépendantes avec amortisseurs télescopiques à double effet.

Ressorts hélicoïdaux concentriques, triangle inférieur et barre stabilisatrice.

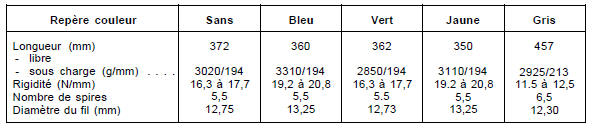

Ressorts ressorts hélicoïdaux, désaxés par rapport aux amortisseurs. Amortisseurs

Amortisseurs

Amortisseurs hydrauliques télescopiques à double effet.

Marque : boge.

Barre stabilisatrice

La barre stabilisatrice est fixée sur le berceau en arrière du train-avant. Les deux extrémités sont reliées aux triangles par l'intermédiaire de biellettes.

Diamètre (mm) :

  • 440 Jusqu'aux modèles 1990 : 14 ou 16 pour glt et turbo.
  • 440 Depuis les modèles 1990 : 16.
  • 480 Pour modèles 1986 et 1987 : 14.
  • 480 Pour modèles 1988 et 1989 : 13.
  • 480 Depuis les modèles 1990 : 16.
  • 460 Tous types : 16.

Train avant

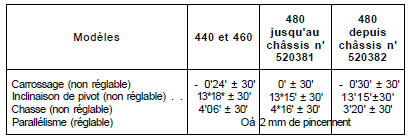

Caractéristiques de la géométrie, véhicule à vide avec réservoir de carburant plein. Moyeux avant

Moyeux avant

Moyeux avant montés sur un roulement à double rangées de billes à contact oblique.

Couples de serrage (dan.M ou m.Kg)

Triangle sur berceau : 8.

Rotule sur triangle : 4.5.

Ecrou de rotule : 5.5.

Fixation supérieure amortisseur : 2.5.

Ecrou de tige d'amortisseur : 6,5.

Bouchon de fixation d'amortisseur sur pivot : 10.

Paliers de barre stabilisatrice : 3,5.

    Suspension - train av - moyeux
    ...

    Conseils pratiques
    En bref : Le remplacement des amortisseurs nécessite de comprimer le ressort de suspension et donc d'employer impérativement un outillage professionnel. Sur l'ensemble des angles d ...
