Volvo V60 Conduite et Entretien: Compartiment moteur

Généralités, fusibles, compartiment moteur

Généralités, fusibles, compartiment moteur

Une pince se trouve à l'intérieur du couvercle.

La pince facilite le retrait et le remise en place des fusibles.

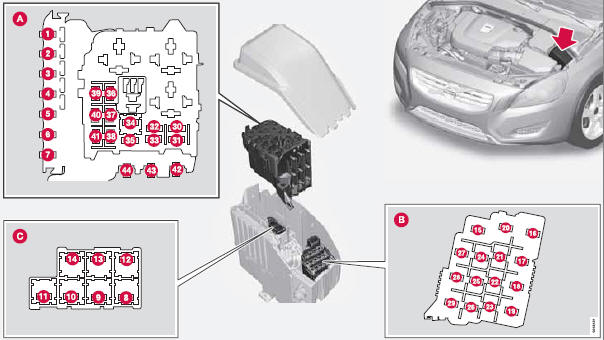

Positions (voir illustration précédente)

  1. Compartiment moteur supérieur
  2. Compartiment moteur avant
  3. Compartiment moteur inférieur

Ces fusibles se trouvent dans le boîtier du compartiment moteur. Les fusibles de (c) se trouvent sous (a).

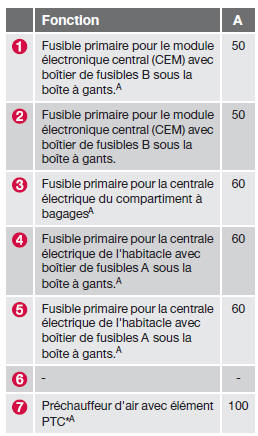

  • Les fusibles 1-7 et 42-44 sont de type "midifuse" et ne doivent être remplacés que dans un atelier1.

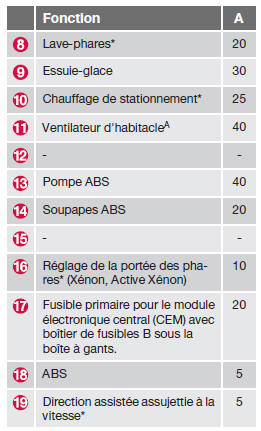

  • Les fusibles 8-15 et 34 sont de type "jcase" et doivent être remplacés dans un atelier1.

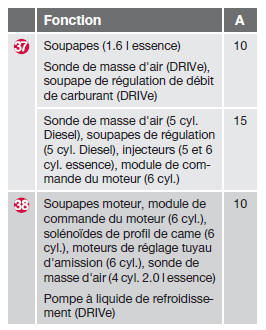

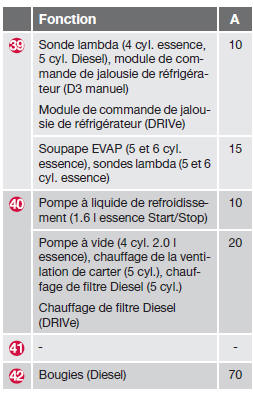

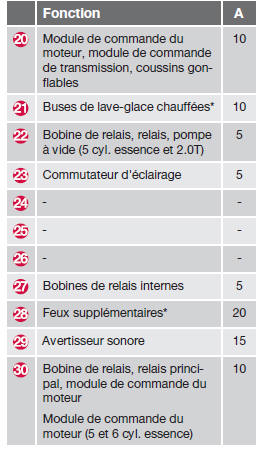

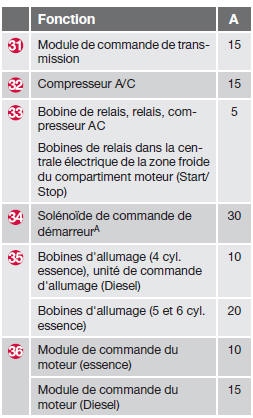

  • Les fusibles 16-33 et 35-41 sont de type "mini fuse".

A pour les voitures avec fonction start/stop, cet emplacement

A pour les voitures avec fonction start/stop, cet emplacement de fusible est libre. Reportez-vous à la page 353.
