Revue Technique Automobile Volvo 440-460-480 essence: Dépose-repose d'un élément de suspension (combiné ressortamortisseur)

Revue Technique Automobile Volvo 440-460-480 essence / Suspension - train av - moyeux / Conseils pratiques / Suspension avant / Dépose-repose d'un élément de suspension (combiné ressortamortisseur)

Nota : remplacer toujours les amortisseurs par train complet. Nous vous conseillons vivement de monter des amortisseurs de la meilleure qualité possible. Ceux-ci, en effet, conditionnent pour une part importante le bon comportement dynamique du véhicule.

Depose

  • Placer l'avant du véhicule sur chandelles.
  • Déposer la roue, les deux boulons de fixation inférieure et les deux vis de la fixation supérieure de l'élément de suspension.
  • Dégager l'élément de suspension en appuyant sur le triangle inférieur pour éviter que l'élément de suspension ne vienne en contact avec le soufflet de transmission.

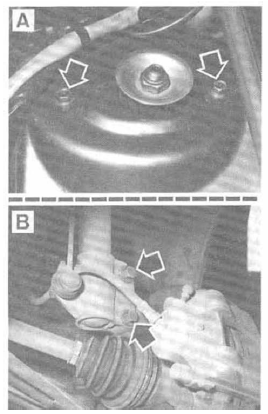

Dépose d'un élément de suspension
Dépose d'un élément de suspension

A. Fixation supérieure - b. Fixation intérieure.

Repose

Pour la repose mettre en place l'élément de suspension sur le véhicule en prenant les précautions citées précédement.

  • Monter les deux vis supérieures de l'élément de suspension et les serrer au couple prescrit.
  • Monter les deux boulons de la fixation inférieure de l'élément de suspension en orientant impérativement les écrous vers l'avant du véhicule et les serrer au couple prescrit.
  • Reposer la roue et le véhicule au sol.
    Suspension avant
    ...

    Démontage-remontage d'un élément de suspension
    Demontage Serrer le pied d'amortisseur dans un étau muni de mordaches. Utiliser un compresseur de ressort approprié, le positionner sur le ressort et comprimer le ressort. ...
