Revue Technique Automobile Volvo 440-460-480 essence: Dépose-repose du boîtier de direction assistée

Revue Technique Automobile Volvo 440-460-480 essence / Direction / Conseils pratiques / Dépose-repose du boîtier de direction assistée

Depose

  • Lever le véhicule et placer l'avant sur chandelles.
  • Déposer les roues.
  • A l'aide d'un arrache rotules universel, désaccoupler les rotules de direction des pivots.
  • Déposer la tôle pare-chaleur du boîtier de direction.
  • Déposer les vis de fixation du cardan de colonne de direction sur le pignon d'attaque.
  • Repérer sa position et le désaccoupler.
  • Placer des pince-durits sur les canalisations de circulation de liquide (au niveau du réservoir).
  • Déposer les pattes de maintien des tuyaux haute-pression et basse pression.
  • Déposer le raccord souple du tuyau basse pression.

Dépose du boîtier de direction flèche : vis de fixation.
Dépose du boîtier de direction flèche : vis de fixation.

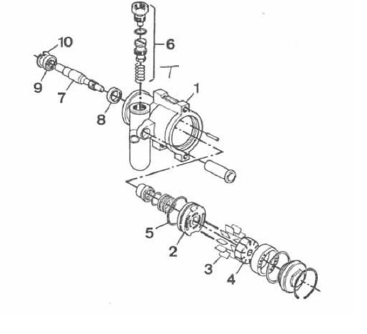

Pompe d'assistance
Pompe d'assistance

1. Corps - 2. Plaque distributrice - 3. Palettes - 4. Rotor - 5. Joint torique - 6. Clapet de décharge - 7. Arbre d'entraînement - 8. Joint à lèvres - 9. Roulement -10. Circllp.

Direction

A. 480 Avec réglage en hauteur - b. 440 Et 460 sans réglage en hauteur - c. 440 Et 460 avec réglage en hauteur. D : direction mécanique - e : direction assistée i. Colonne de direction - 2. Tube enveloppe - 3. Support - 4. Palier - 5. Réglage en hauteur du volant - 6. Pignon d'attaque - 7. Soufflet de protection - fi. Cardan - 9. Crémaillère - 10. Biellette de direction - ii. Rotule - 12. Soufflet - 13. Réglage du jeu d'entre-dent - 14.

Réglage du jeu axial du pignon d'attaque - 15. Roulement -16. Canalisation hydraulique.

  • Débrancher les canalisations de la valve rotative. Prévoir l'écoulement d'huile et boucher les orifices des tuyaux.
  • Dévisser les tuyaux d'alimentation du vérin.
  • Déposer le carrénage en matière plastique du passage de roue gauche.
  • Déposer les fixations du boîtier de direction sur la caisse.
  • Dégager l'ensemble par le passage de roue gauche.

Repose

  • Procéder dans l'ordre inverse de la dépose en respectant les repères effectués au montage et effectuer le remplissage et la purge du circuit d'assistance.
    Dépose-repose du boîtier de direction mécanique
    Depose Lever le véhicule et déposer les roues. Extraire les rotules de direction des pivots à l'aide d'un extracteur approprié. Couper le collier de maintien ...

    Réglage du poussoir
    Placer le véhicule sur chandelles ou sur un pont à prise sous coque. Direction mécanique Serrer l'écrou de réglage à 0,53 dan.M. Desserrer de ...
