Revue Technique Automobile Volvo 440-460-480 essence: Dépose-repose du mécanisme d'essuie-glace arrière

Revue Technique Automobile Volvo 440-460-480 essence / Equipement electrique / Conseils pratiques / Dépose-repose du mécanisme d'essuie-glace arrière

Depose

  • Débrancher la batterie.
  • Déposer le balais d'essuie-glace.
  • Déposer l'écrou de maintien de l'axe.
  • Déposer le cache de la plage arrière (versions 3 volumes) ou du hayon (version 2 volumes).
  • Débrancher le connecteur du moteur.
  • Déposer les vis de fixation du moteur.
  • Déposer le moteur.

Repose

Cette opération s'effectue dans l'ordre inverse de la dépose.

Avant la repose du balais, s'assurer que le moteur est bien au point fixe.

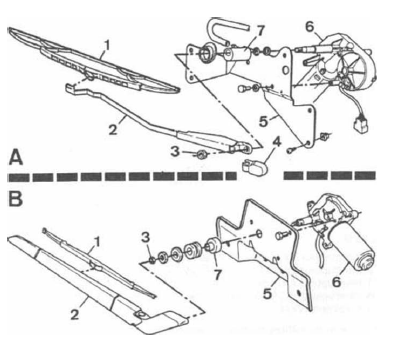

Essuie-glace arriere
Essuie-glace arriere

A. Version 440 - b. Version 480.

1. Balais - 2. Bras - 3. Ecrou - 4. Cache - 5. Support - 6. Moteur 7. Entretoise.
