Revue Technique Automobile Volvo 440-460-480 essence: Levage

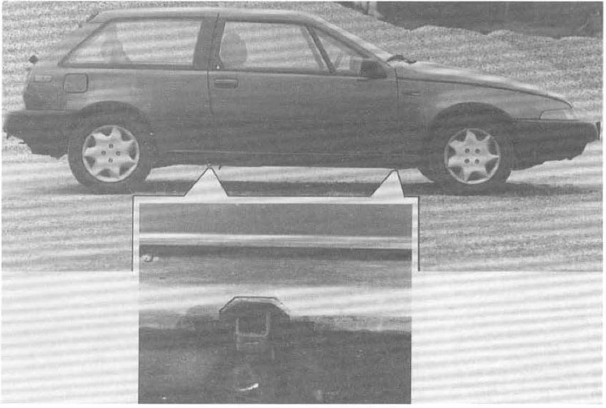

Avec le cric de bord (b et c)

Engager le crochet de la tête du cric dans la lumière située sur le bas de caisse à proximité de la roue concernée.

Avec le cric rouleur d'atelier

A l'avant

Prendre appui sous le berceau moteur en intercalant entre le cric et le berceau une traverse conséquente en bois. Prendre soin que la traverse ne touche ni la boite de vitesses ni le tuyau d'échappement.

A l'arrière

Il est interdit de prendre appui directement sur le train arrière. Utiliser uniquement les points de levage du cric de bord de chaque côté.

Latéralement

Pour lever à la fois la roue avant et arrière d'un même côté, prendre appui sous le bas de caisse au niveau de la porte avant en intercalant entre le cric et le véhicule une cale de bois rainuré.
