Revue Technique Automobile Volvo 440-460-480 essence: Mise au point moteur

Contrôle et réglage de jeu aux soupapes

  • Soulever un côté de la voiture.
  • Engager le rapport supérieur.
  • Déposer le couvre-culasse.
  • Amener les soupapes du premier cylindre en bascule (fin adm., Début éch.).
  • Contrôler le réglage des soupapes du cylindre n" 4.
  • Comprimer le poussoir à l'aide de l'outil 5022.
  • Dégager la pastille et la remplacer par une autre, de manière à obtenir le jeu de fonctionnement correct.V
  • Placer les ergots perpendiculaires à l'arbre à cames et le repère gravé sur la pastille côté poussoir.
  • Amener les autres cylindres en bascule, contrôler et régler, si besoin est, le jeu de fonctionnement suivant le tableau ci-dessous.

Jeu de fonctionnement des soupapes (à froid)

  • Adm. 0,20 Mm
  • Ech. : 0,40 Mm (sauf moteur b 18 ft).
  • Ech. : 0,50 Mm (moteur b 18 ft).

Si besoin, régler le jeu aux soupapes.

Pour cela, effectuer les opérations suivantes :

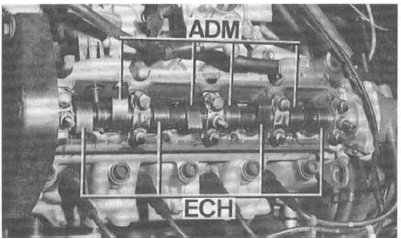

Repérage des soupapes.
Repérage des soupapes.

Contrôle du jeu aux soupapes.
Contrôle du jeu aux soupapes.

Dépose d'une pastille de réglage du jeu aux soupapes
Dépose d'une pastille de réglage du jeu aux soupapes

1. Compresseur 5022 - 2. Pastille.

Montage d'une pastille de réglage avec les inscriptions côté poussoir.
Montage d'une pastille de réglage avec les inscriptions côté poussoir.
