Revue Technique Automobile Volvo 440-460-480 essence: Poste de conduite

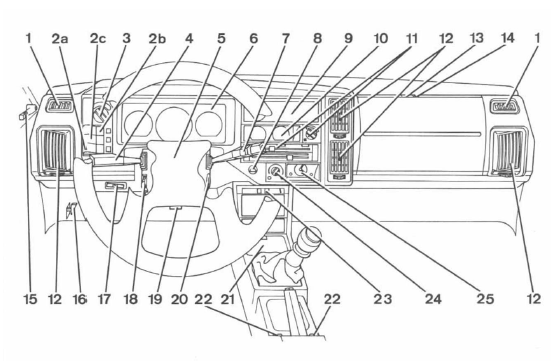

1 Ouïe de dégivrage des vitres latérales.

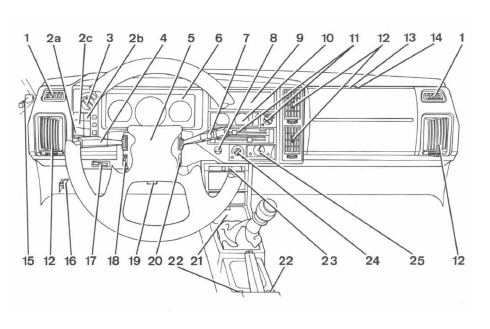

1 Ouïe de dégivrage des vitres latérales.

2 A commande éclairage feu ar de brouillard.

2 B commande désembuage lunette ar.

2 C feux antibrouillard av (berlines suivant équipement).

3 Commutateur d'éclairage.

4 Manette multifonction (clignotant, inverseur route/croisement, appel de phares).

5 Avertisseur sonore.

6 Combiné d'instruments.

7 Manette ce commande essuie-glaces/lave-glaces.

8 Interrupteur signal " danger ".

9 Emplacement radio.

10 Cadrans de contrôle pour moteur turbo.

11 Commandes de chauffage/ventilation.

12 Aérateurs centraux et latéraux.

13 Déverrouillage boite à gants.

14 Serrure boîte à gants.

15 Levier de réglage du rétroviseur extérieur.

16 Levier de déverrouillage du capot moteur.

17 Tirette de volet de départ (moteur à carburateur).

18 Rhéostat d'éclairage au tableau de bord.

19 Levier de réglage en hauteur du volant.

20 Contact-antivol-démarreur.

22 Emplacements interrupteurs électriques glaces et réglages rétroviseurs extérieurs (selon équipement).

23 Emplacement interrupteurs divers projecteurs longue-portée sur coupé.

24 Sélecteur du centre d'information.

25 Montre analogique ou numérique (suivant version).

26 Boîtier à fusibles (coupé).

27 Levier d'ouverture de la trappe à essence et du hayon.

28 Casiers à monnaie.

Manomètres spécifiques au moteurs turbo

Sur la planche de bord, au-dessus des commandes de chauffage/ventilation sont disposés deux cadrans de contrôle.

A gauche : manomètre de pression d'huile (a).

A droite : manomètre de pression de suralimentation (b) :

  • Aiguille dans la zone blanche à gauche (a). Le turbo n'est pas en service. Consommation économique,
  • Aiguille dans la zone jaune centrale (b). Turbo en action, suralimentation normale,
  • Aiguille dans la zone rouge à droite (c). Pression trop élevée. Gagner à vitesse modérée le spécialiste le plus proche pour un contrôle.

Manomètre de pression de turbo
Manomètre de pression de turbo

A. Huile - 8. Suralimentation (voir texte).

Compartiment moteur

    Temoins et indicateurs de controle et de surveillance
    Frein a main serré (véhicule à moteur à injection) Système antiblocage des freins défaillant (suivant équipement) Si le témoin ne s' ...

    Compartiment moteur
    Ouverture et fermeture du capot Pour ouvrir, tirer sur le levier situé sous la planche de bord sur la paroi latérale gauche. Le capot se soulève légèrement. ...
