Revue Technique Automobile Volvo 440-460-480 essence: Réglage du frein de stationnement

Important : le frein de stationnement doit être réglé uniquement lors du remplacement des segments ou des plaquettes, des câbles ou du levier de commande. Tout autre réglage En dehors de ces interventions est inutile et déconseillé.

Réglage du frein de stationnement
Réglage du frein de stationnement

1-Ecrou d'arrêt -2. Ecrou de réglage - 3. Palonnier -4. Câbles.

  • Placer le véhicule sur un pont élévateur, roues arrière pendantes et frein de stationnement desserré.
  • Débloquer l'écrou d'arrêt (1).
  • Régler la course prescrite du levier en agissant sur l'écrou (2).
  • Rebloquer l'écrou d'arrêt.

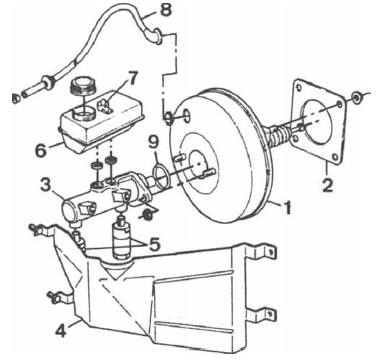

Commande
Commande

1. Servo-frein - 2. Plaque d'appui - 3. Maitre-cylindre - 4. Plaque de protection - 5. Soupape de sécurité - 6. Réservoir de compensation - 7. Témoin de niveau - 8. Tuyau de prise de dépression.

    Contrôle et réglage du limiteur
    Le réglage possible sur ce type de limiteur permet d'ajuster la pression arrière en fonction de la pression avant. Cet ajustement agissant simultanément sur les deux é ...

    Purge du circuit de freinage
    Effectuer la purge après toute réparation au cours de laquelle le circuit a été ouvert. D'une façon générale, la purge doit être effectu&eacut ...
