Volvo V70 V70 R & XC70 Notice d'Utilisation: Boîtier de fusibles de l'habitacle

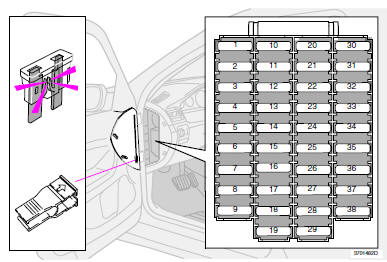

Les fusibles se trouvent dans la trappe située sur la face arrière du tableau
de bord. Veillez à remplacer un fusible grillé par un fusible de même
couleur et de même calibre.

- optique avant (feux de croisement), bi-xénon (option) ................
15
- Optique avant (feux de route)
......................................................... 20
- Siège électrique (conducteur)
.......................................................... 30
- Siège électrique (passager)
............................................................. 30
- Direction assistée asservie à la vitesse, pompe à vide
.................... 15
- Soupape de réservoir à gaz (bi-carburant)
....................................... 5
- Siège chauffant (avant gauche)
....................................................... 15
- Siège chauffant (avant droit)
........................................................... 15
- Abs/stc/dstc
..............................................................................
5
- Réglage de portée des phares, essuie-phares
................................. 15
- Prise électrique 12 v
...................................................................... 15
- Siège électrique (passager), verrou de ceinture de sécurité (avant) .. 5
- Système audio, rti (option)
............................................................ 5
- Système audio
................................................................................
20
- Amplificateur audio
........................................................................ 30
- Feux antibrouillard (avant)
............................................................. 15
- Écran rti (option)
..........................................................................
10
- Alimentation d2 augmentée : boîte de vitesses automatique,
blocage des rapports
....................................................................... 10
- Clignotants
.....................................................................................
20
- Unité de commande lanternes, unité de commande climatisation,
prise diagnostic, unité de commande commandes au volant ............ 5
- Alimentation d1 augmentée: climatisation, siège électrique
(conducteur), combiné d'instrument, chauffage de stationnement
(option)
...........................................................................................
10
- Serrure d'allumage (alimentation 30), module électronique central,
relais de démarreur, unité de gestion moteur
.................................. 10
- Ventilateur climatisation
.................................................................. 30
- Châssis actif, four-c
.................................................................. 15
- Module électronique (plafond), éclairage intérieur (plafond) ........ 10
- Téléphone (option)
......................................................................... 10
- Feux de position/stationnement (gauche, avant et arrière) ............
7,5
- Feux de position/stationnement (droit, avant et arrière),
éclairage de plaque minéralogique
................................................. 7,5
- Module électronique central, éclairage de courtoisie,
servodirection, éclairage général, éclairage de boîte à gants ........... 10
- Pompe à carburant
..........................................................................
15
- Toit ouvrant
....................................................................................
15
- Verrouillage centralisé, dégivrage, éclairage rétroviseur extérieur,
lève-vitre (gauche droit)
.................................................................. 25
- Verrouillage centralisé, dégivrage, éclairage rétroviseur extérieur,
lève-vitre (avant droit)
.................................................................... 25
- Lève-vitres (arrière), sécurité enfants
............................................. 30
- Sirène d'alarme
.................................................................................
5
