Revue Technique Automobile Volvo 440-460-480 essence: Caractéristiques détaillées

Boite de vitesses à 5 rapports formant un ensemble avec le couple réducteur et disposée transversalement en bout de moteur.

Sélection des rapports par levier au plancher.

Le type, l'indice et le numéro de fabrication de la boite de vitesses sont indiqués sur une plaquette fixée sur le carter d'embrayage.

Affectation des boites de vitesses

M54 : 440 turbo.

M55 :440 gl et dl catalysées ; 460 gle et gl catalysée ; 440 greyline et 440 glt.

M57 : 440 dl et gl ; 440 glt catalysée ; 460 gl ; 460 gle catalysée ; 480 s et es (9 cv) et 480 s catalysée.

M58 : 440 turbo catalysée ; 460 turbo catalysée et 480 turbo catalysée.

M59 : 460 turbo ; 480 s et es (8 cv) et 480 turbo.

Rapports de demultiplication

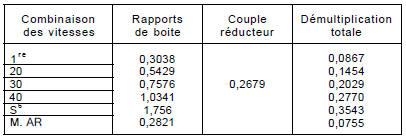

440 Turbo 440 Gl et dl catalysées; 460 gle et gl catalysée

440 Gl et dl catalysées; 460 gle et gl catalysée 440 Creyline

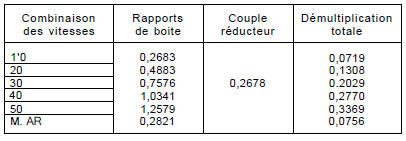

440 Creyline 440 Glt

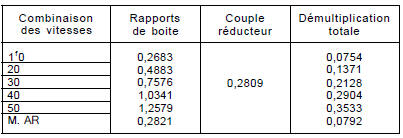

440 Glt 440 Dl et gl; 460 gl et gle catalysée

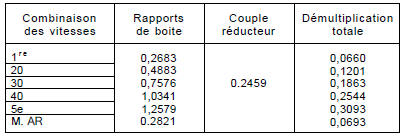

440 Dl et gl; 460 gl et gle catalysée 440 Glt catalysée; 480 s, es et s catalysée

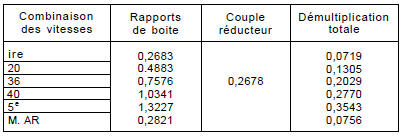

440 Glt catalysée; 480 s, es et s catalysée 440 Turbo catalysée; 460 turbo catalysée et 480 turbo catalysée

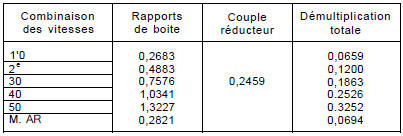

440 Turbo catalysée; 460 turbo catalysée et 480 turbo catalysée460 Turbo V

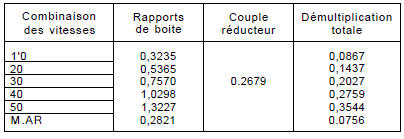

460 Turbo 480 S et esV

480 S et es 480 Turbo

480 Turbo

Huile de boite de vitesses

Capacité : 3,4 litres.

Préconisation : huile multigrade sae 80w90.

Périodicité d'entretien : pas de vidange, boite lubrifiée à vie. Contrôle du niveau tous les 10 000 km.

Couples de serrage (dan.M ou m.Kg)

Vis de couvercle arrière : 2,5.

Ecrou de fixation du boîtier de différentiel : 13.

Ecrou d'arbre primaire : 13,5.

Vis d'arbre secondaire : 7,4.

Bouchon contacteur de marche ar : 2,5.

Point dur de 5ème : 1,9.

Butée filetée: 1,9.

Bouchon de remplissage : 3.

Bouchon de vidange : 3.

Câble de tachymètre : 2.5.

Support de boîte : 5.

    Boite de vitesses - differentiel
    ...

    Conseils pratiques
    En bref : La boite de vitesses peut se déposer seule, par le dessous du véhicule. Le remplacement de la pignonnerie de 5ème peut s'effectuer sur le véhicule. ...
