Revue Technique Automobile Volvo 440-460-480 essence: Caractéristiques détaillées

Transmission automatique zf 4 hp 14, à 4 rapports avant et une marche arrière, disposée transversalement à l'avant et formant un ensemble avec le couple réducteur.

Te pilotage de la boite est assuré par un bloc hydraulique.

La sélection des rapports s'effectue par un levier au plancher à sept positions : p : parking ; r : marche arrière : n : point mort ; d : drive (rapports 1, 2, 3 et 4 utilisés) : 3 ; seuls rapports 3, 2 et 1 utilisés ; 2 : seuls rapports 2 et 1 utilisés ; 1 : seul le 1e r rapport est utilisé.

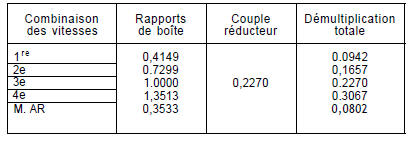

Rapports de demultiplication

Convertisseur de couple

Rapport de multiplication : 2,1.

Diamètre : 228 mm.

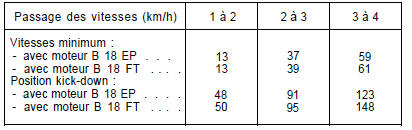

Points de passage des vitesses

Pression de commande

Au ralenti, sélecteur sur :

• D: 0,80 bar.
• R : 1,24 bar.
• N : 0,80 bar.
• P : 0.80 Bar.

Au ralenti accéléré :

• Moteur ep : 11,6 bars.
• Moteur fp : 11.9 Bars.

Cable de kick-down (retrogradage)

Ecartement entre le plomb de réglage et l'extrémité de la gaine (mm) :

• Au ralenti : 0,1 à 1,0.
• À fond : 39,1 à 40.

Remplacement tous les 20 000 km.

Huile de transmission automatique

Capacité (litres) :

• Totale, avec convertisseur : 5,5.
• Après vidange : 3,2 à 3,4.

Préconisation : huile atf dexron ii.

Périodicité d'entretien : vérification du niveau tous les 20 000 km ou tous les ans. Vidange tous les 40 000 km ou tous les 2 ans.

Couples de serrage (dan.M ou m.Kg)

Contacteur double : 4.

Vis de fixation de l'échangeur thermique : 5.

Ecrous du tube de jauge d'huile : 4,5.

Vis de fixation du carter d'huile : 1.

Vis de fixation du couvercle latéral : 1.

Vis de fixation du roulement de l'arbre de renvoi : 2.

Vis de fixation du carter crépine (petite tête) : 0,6.

Vis de fixation du carter crépine (grosse tête) : 0,8.

Vis de fixation du bloc hydraulique : 0,8.

Vis de fixation du câble de sélection sur boite de vitesses : 3.

Ecrou de fixation du levier de sélection sur boite de vitesses : 3.

Vis de fixation de la ta sur moteur : 3.5 À 4.

Axe-support de ta sur ta : 5.

Axe-support de ta sur silentbloc : 3,5.

Silentbloc de support ta sur caisse : 1.75.

Bouchon de vidange : 1.5.
