Revue Technique Automobile Volvo 440-460-480 essence: Caractéristiques détaillées

Suspension arriere

Suspension par bras tirés sur essieu semi-rigide.

Ressorts hélicoïdaux placés à chaque extrémité de l'essieu et amortisseurs télescopiques à double effet placé sur les bras.

Barre stabilisatrice reliée au bras par l'intermédiaire de biellettes, pour les 480. 440 G lt et turbo.

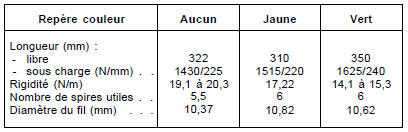

Ressorts

Ressorts hélicoïdaux placés à l'extrémité de l'essieu.Amortisseurs

Amortisseurs

Amortisseurs hydrauliques placés sur les bras tirés, indépendants des ressorts.

Marque : boge.

Barre stabilisatrice

Les 480, 440 glt et turbo sont équipées d'une barre stabilisatrice.

Diamètre de la barre : 15 mm.

Train arriere

Les angles du train arrière ne sont pas réglables.

Caractéristiques de la géométrie, voiture à vide avec le réservoir de carburant plein.

Parallélisme pincement (mm) :

  • 440 Et 460 : 3 à 5 ;
  • 480 Jusqu'au châssis n" 510750 : 3 à 5 ;
  • 480 Depuis les châssis n' 510751 : 0.

Moyeux arriere

Moyeux arrière montés sur un roulement à double rangées de billes à contact obliques.

Couples de serrage (dan.M ou m.Kg)

Fixations d'amortisseurs : 4.

Fusée sur essieu : 4.

Ecrou de fusée : 22.

Palier de barre stabilisatrice : 2,1.

Bras de guidage : 4.

Barre transversale panhard sur caisse : 7,5.

Barre transversale panhard sur essieu : 10.

Bras de suspension : 4.

    Suspension - train ar - moyeux
    ...

    Conseils pratiques
    En bref : Le remplacement des amortisseurs ne nécessite aucun outillage particulier et doit être réalisé le véhicule étant sur ses roues. De part sa conce ...
