Volvo V60 Conduite et Entretien: Compartiment moteur
Généralités, fusibles, compartiment moteur
Une pince se trouve à l'intérieur du couvercle.
La pince facilite le retrait et le remise en place des fusibles.

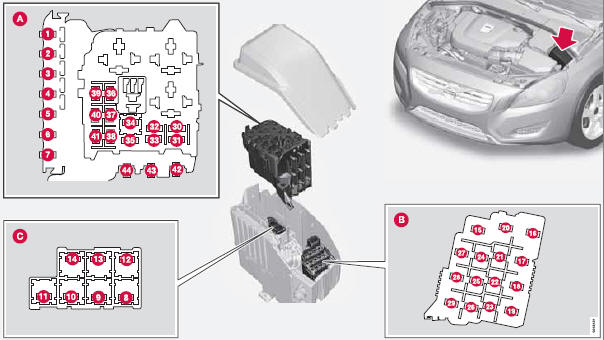

Positions (voir illustration précédente)
- Compartiment moteur supérieur
- Compartiment moteur avant
- Compartiment moteur inférieur
Ces fusibles se trouvent dans le boîtier du compartiment moteur. Les fusibles de (c) se trouvent sous (a).

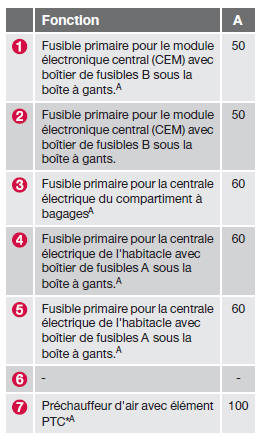

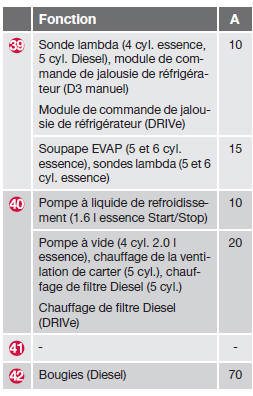

- Les fusibles 1-7 et 42-44 sont de type "midifuse" et ne doivent être remplacés que dans un atelier1.

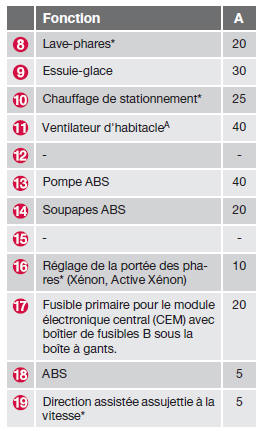

- Les fusibles 8-15 et 34 sont de type "jcase" et doivent être remplacés dans un atelier1.

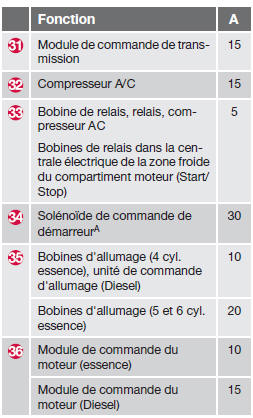

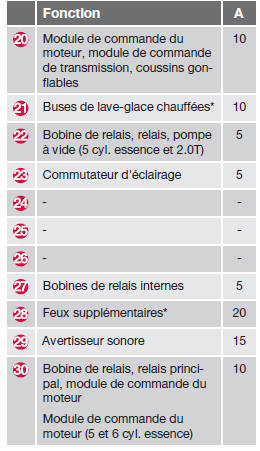

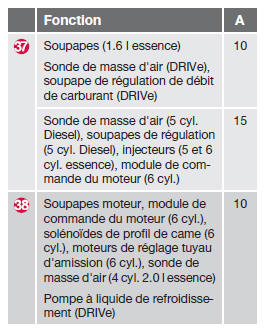

- Les fusibles 16-33 et 35-41 sont de type "mini fuse".
A pour les voitures avec fonction start/stop, cet emplacement de fusible est libre. Reportez-vous à la page 353.
