Volvo V70 V70 R & XC70 Notice d'Utilisation: Compartiment moteur

Tirez sur la poignée...
Tirez sur la poignée...

Relevez et ouvrez
Relevez et ouvrez

Ouverture du capot moteur

Tirez la poignée vers la gauche ou la droite sous le tableau de bord. Vous entendez un déclic quand la serrure se relâche. Placez votre main au milieu du bord avant du capot et poussez le loquet de sécurité vers le haut.

Ouvrez le capot.

Attention !

Vérifiez que le capot se verrouille correctement lorsque vous le fermez.

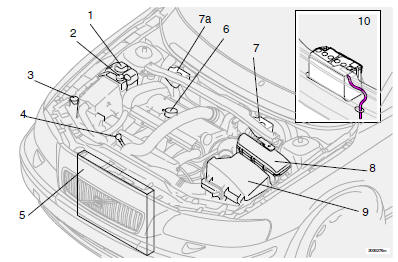

Compartiment moteur

  1. Vase d'expansion, système de refroidissement
  2. Réservoir de liquide de servodirection
  3. Réservoir de liquide lave-glaces
  4. Jauge d'huile, moteur
  5. Radiateur
  6. Remplissage d'huile, moteur
  7. Réservoir de liquide d'embrayage/frein (direction à gauche)

7A. Réservoir de liquide d'embrayage/frein (direction à droite)

  1. Boîtier de relais/fusibles
  2. Filtre à air
  3. Batterie (coffre)

Attention !

Ventilateur de refroidissement électrique : le ventilateur de refroidissement peut continuer à fonctionner et peut démarrer automatiquement après l'allumage du moteur.
