Revue Technique Automobile Volvo 440-460-480 essence: Dépose-repose d'un étrier de frein

Depose

  • Placerl'arrièreduvéhiculesurchandelles et déposer la roue du côté concerné.

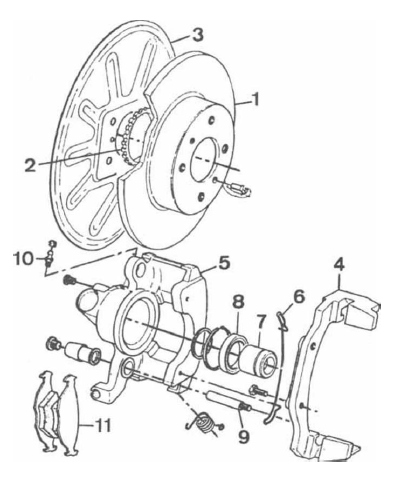

Frein arriere a disque

1. Disque - 2. Couronne pour abs - 3. Flasque - 4. Chape - 5. Etrier -

1. Disque - 2. Couronne pour abs - 3. Flasque - 4. Chape - 5. Etrier - 6. Ressort anti-bruit - 7. Piston - 8. Cache-poussière - 9. Guide - 10. Vis de purge -11. Plaquettes.

  • Débloquer le flexible de frein sur l'étrier.
  • Déposer les plaquettes de frein (voir paragraphe concerné).
  • Décrocher le câble de frein de stationnement.
  • Dévisser, désaccoupler le flexible de l'étrier (prévoir l'écoulement du liquide de frein) et dégager l'étrier.

Repose

Cette opération s'effectue dans l'ordre inverse de la dépose en prenant soin, toutefois, d'appliquer les dernières consignes déjà énumérées en fin de paragraphe " remplacement des plaquettes de freins " avant " ainsi que d'effectuer une purge du circuit de freinage (voir paragraphe concerné).

Remise en état d'un étrier de frein

Reprener pour cette opération, la méthode déjà décrite dans le sous chapitre " freins avant ".

    Dépose-repose d'un disque
    Important : remplacer toujours les disques de frein par train complet. Depose Placerl'arrièreduvéhiculesurchandelles et déposer les roues. Déposer les plaquettes ...
