Revue Technique Automobile Volvo 440-460-480 essence: Dépose-repose de la barre stabilisatrice
Depose
- Déposer le tube de descente d'échappement.
- Désaccoupler la barre des biellettes d'accouplement au triangle.
- Déposer les paliers d'articulation du tablier et dégager la barre par le côté gauche.
Repose
- Pour la repose procéder en sens inverse de la dépose et lubrifier avec de la graisse au bisulfure de molybdène les articulations élastiques.

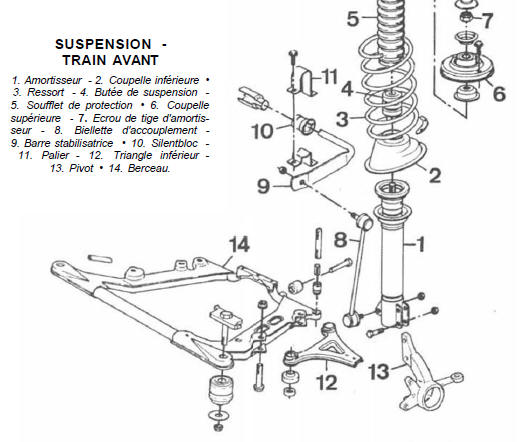

Suspension - train avant
1. Amortisseur - 2. Coupelle inférieure - 3. Ressort - 4. Butée de suspension - 5. Soufflet de protection - 6. Coupelle supérieure - 7. Ecrou de tige d'amortisseur - 8. Biellette d'accouplement - 9. Barre stabilisatrice - 10. Silentbloc - 11. Palier - 12. Triangle inférieur - 13. Pivot - 14. Berceau.
Démontage-remontage
d'un élément
de suspension
Demontage
Serrer le pied d'amortisseur dans
un étau muni de mordaches.
Utiliser un compresseur de ressort
approprié, le positionner sur le
ressort et comprimer le ressort.
...
Dépose-repose
d'un triangle
de suspension
Depose
Le véhicule étant sur ses roues,
désaccoupler la barre stabilisatrice
des biellettes d'accouplement.
Laver le véhicule et le placer sur
chandelles.
D&e ...
