Volvo V70 V70 R & XC70 Notice d'Utilisation: Fusibles du compartiment à bagages

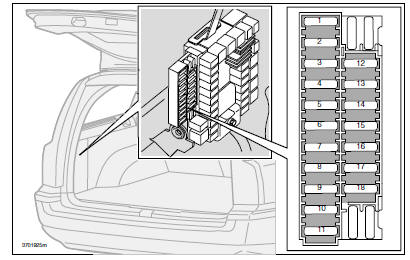

Boîtier de relais/fusibles intégré du compartiment à bagages

Les fusibles se trouvent derrière la garniture, du côté gauche. Veillez à remplacer un fusible grillé par un fusible de même couleur et de même calibre. Fusibles du compartiment à bagages

Fusibles du compartiment à bagages

  1. Module électronique arrière (rem), éclairage (compartiment à bagages) ............................................................... 10
  2. Feux antibrouillard arrière .............................................................. 10
  3. Feux stop ........................................................................................ 15
  4. Feux arrière ..................................................................................... 10
  5. Lunette arrière chauffée, relais alimentation 15i (arrière) ................. 5
  6. Déverrouillage hayon ..................................................................... 10
  7. Prise électrique compartiment bagages ........................................... 15
  8. Verrouillage centralisé portière arrière, trappe à carburant ............. 20
  9. Crochet d'attelage (alimentation 30) ................................................ 15
  10. Chargeur cd (option), rti (option) .............................................. 10
  11. Module électronique - aem (option) ............................................. 15
  12. Essuie-glace de lunette arrière ........................................................ 15
  13. Haut-parleur basses fréquence (option), ........................................ 15
  14. Feux stop ....................................................................................... 7,5
  15. Crochet d'attelage (alimentation 15i) .............................................. 20
  1. Filtre à carburant chauffant (diesel), module de commande transmission intégrale / awd ................... 7,5
  2. Filtre à carburant chauffant (diesel) ................................................ 15
