Revue Technique Automobile Volvo 440-460-480 essence: Poste de conduite

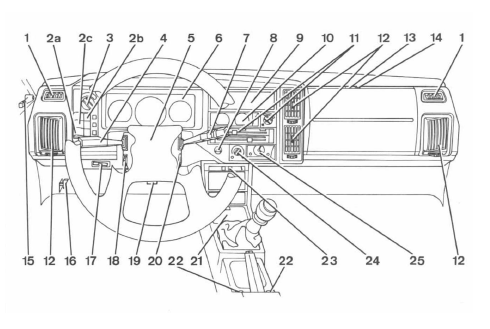

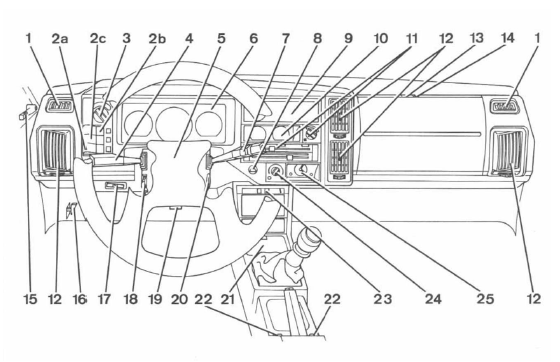

1 Ouïe de dégivrage des vitres latérales.

1 Ouïe de dégivrage des vitres latérales.

2 A commande éclairage feu ar de brouillard.

2 B commande désembuage lunette ar.

2 C feux antibrouillard av (berlines suivant équipement).

3 Commutateur d'éclairage.

4 Manette multifonction (clignotant, inverseur route/croisement, appel de phares).

5 Avertisseur sonore.

6 Combiné d'instruments.

7 Manette ce commande essuie-glaces/lave-glaces.

8 Interrupteur signal " danger ".

9 Emplacement radio.

10 Cadrans de contrôle pour moteur turbo.

11 Commandes de chauffage/ventilation.

12 Aérateurs centraux et latéraux.

13 Déverrouillage boite à gants.

14 Serrure boîte à gants.

15 Levier de réglage du rétroviseur extérieur.

16 Levier de déverrouillage du capot moteur.

17 Tirette de volet de départ (moteur à carburateur).

18 Rhéostat d'éclairage au tableau de bord.

19 Levier de réglage en hauteur du volant.

20 Contact-antivol-démarreur.

22 Emplacements interrupteurs électriques glaces et réglages rétroviseurs extérieurs (selon équipement).

23 Emplacement interrupteurs divers projecteurs longue-portée sur coupé.

24 Sélecteur du centre d'information.

25 Montre analogique ou numérique (suivant version).

26 Boîtier à fusibles (coupé).

27 Levier d'ouverture de la trappe à essence et du hayon.

28 Casiers à monnaie.

Manomètres spécifiques au moteurs turbo

Sur la planche de bord, au-dessus des commandes de chauffage/ventilation sont disposés deux cadrans de contrôle.

A gauche : manomètre de pression d'huile (a).

A droite : manomètre de pression de suralimentation (b) :

  • Aiguille dans la zone blanche à gauche (a). Le turbo n'est pas en service. Consommation économique,
  • Aiguille dans la zone jaune centrale (b). Turbo en action, suralimentation normale,
  • Aiguille dans la zone rouge à droite (c). Pression trop élevée. Gagner à vitesse modérée le spécialiste le plus proche pour un contrôle.

Manomètre de pression de turbo
Manomètre de pression de turbo

A. Huile - 8. Suralimentation (voir texte).
