Revue Technique Automobile Volvo 440-460-480 essence: Remplacement d'un cylindre récepteur

Depose

• Déposer le tambour (voir paragraphe concerné).
• Déposer les segments de freins (voir paragraphe concerné).
• Dévisser le raccord de la canalisation sur le cylindre (prévoir l'écoulement du liquide de frein).
• Débloquer les vis de fixation du cylindre et le déposer.

Repose

Procéder dans l'ordre inverse de la dépose en veillant à respecter les couples de serrage prescrits et à effectuer la purge du circuit de freinage (voir paragraphe concerné).

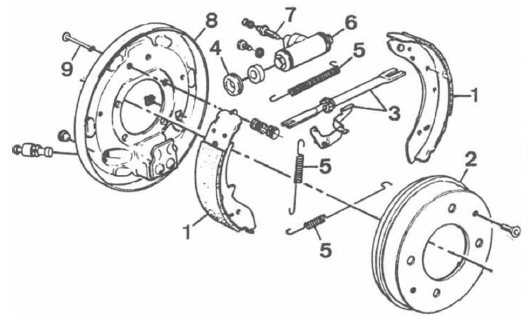

Frein arriere a tambour

1. Segments de irein - 2. Tambour - 3. Dispositil de rattrapage automatique de jeu - 4. Cache-poussière - 5. Ressort - 6. Cylindre récepteur - 7. Vis de purge - 8.

Flasque - 9. Axe de maintien latéral des segments.
