Revue Technique Automobile Volvo 440-460-480 essence: Remplacement des plaquettes
Depose
- Placer l'arrière du véhicule sur chandelles
et déposer les roues.
- Déposer le bouchon de la vis de
réglage du dispositif de rattrapage
automatique du jeu.
- Tourner largement la vis de
réglage dans le sens inverse des
aiguilles d'une montre.
- Déposer le ressort anti-bruit.
- Déposer les deux caches des visguide
de rétrier.
- Déposer les deux vis-guide.
- Dégager l'étrier et le suspendre
dans le passage de roue afin de ne
pas endommager le flexible de
frein.
- Déposer les plaquettes.

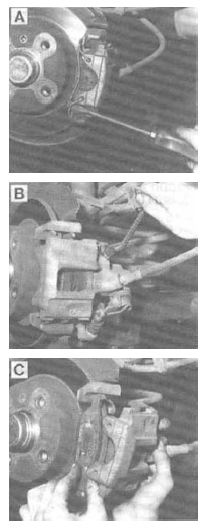

Dépose des plaquettes de trein
A. Dépose du ressort anti-bruit - b.
Dépose des vis guide - c. Dépose des
plaquettes.
Désarmement du frein de stationnement
1. Bouchon vissé.
Controle
Effectuer les mêmes contrôles que
pour les freins avant.
Repose
- Placer la plaquette muni du ressort
anti-vibrations dans le piston.
- Poser l'autre plaquette sur le support
d'étrier.
- Reposer rétrier.
Attention : ne pas graisser les vis
guides car elles sont en matière
synthétique autolubrifiante.
- Reposer les vis-guide et les serrer
au couple prescrit.
- Reposer les 2 caches des visguide.
- Serrer la vis de réglage du rattrapage
automatique du jeu jusqu'à amener
le piston en contact avec les
plaquettes puis la desserrer ensuite
d'un demi-tour.
- Reposer le bouchon de la vis de
réglage.
- Appuyer plusieurs fois sur la
pédale de frein afin de réarmer le
dispositif de rattrapage de jeu automatique
- Vérifier la libre rotation des
disques de frein lorsque la pédale
est au repos.
- Remonter les roues et reposer le
véhicule au sol.
Important : remplacer toujours les
plaquettes de frein par train complet
et respecter la marque ainsi que la
qualité de garniture préconisée. ...
Important : remplacer toujours les
disques de frein par train complet.
Depose
Placerl'arrièreduvéhiculesurchandelles
et déposer les roues.
Déposer les plaquettes ...
