Revue Technique Automobile Volvo 440-460-480 essence: Remplacement des plaquettes (disques pleins)

Depose

  • Placer l'avant du véhicule sur chandelles et déposer les roues.
  • Débrancher le fil de témoin d'usure.
  • Repousser le piston en faisant coulisser à la main l'étrier vers l'extérieur.
  • Déposer la vis de guide inférieure.
  • Basculer l'étrier vers le haut et le maintenir dans cette position.
  • Repousser, si cela n'est pas déjà fait, le piston d'étrier à fond dans son logement
  • Déposer les plaquettes.

Controle

Contrôler les points suivants :

  • L'état et le montage du cachepoussières de piston ;
  • L'état des guides de coulissement et de leurs cache-poussières, (nettoyer et lubrifier, si nécessaire) ;
  • L'absence totale de fuite à tous niveaux.

Repose

  • Monter les plaquettes neuves en respectant le sens de montage : plaquette munie du fil de témoin d'usure se montant à l'intérieur.
  • Rebasculer l'étrier sur son support et reposer la vis de guide enduite de produit frein-filet et la serrer au couple prescrit.
  • Rebrancher le fil du témoin d'usure.
  • Appuyer plusieurs fois sur la pédale de frein afin de mettre le piston en contact avec les plaquettes.
  • Vérifier la libre rotation des disques de frein lorsque la pédale est au repos.
  • Remonter les roues et reposer le véhicule au sol

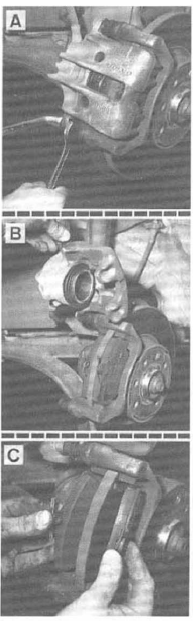

Dépose des plaquettes de frein (disques pleins)
Dépose des plaquettes de frein (disques pleins)

A. Dépose de la vis guide inférieure - b. Basculement de l'étrier - c. Dépose des plaquettes.

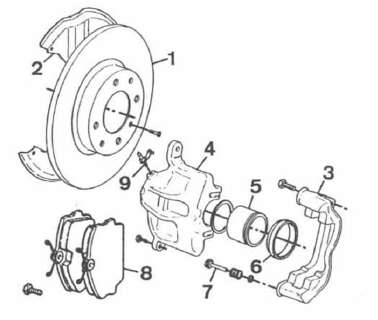

Frein avant (sans abs)
Frein avant (sans abs)

1. Disque plein -2. Flasque - 3. Support d'étrier -4. Etrier -5. Piston - 6. Cache-poussière - 7. Guide - 8. Plaquettes - 9. Vis de purge.
