Revue Technique Automobile Volvo 440-460-480 essence: Remplacement des plaquettes (disques ventilés)

Revue Technique Automobile Volvo 440-460-480 essence / Freins / Conseils pratiques / Freins avant / Remplacement des plaquettes (disques ventilés)

Depose

  • Placer l'avant du véhicule sur chandelles et déposer les roues.
  • Débrancher le fil du témoin d'usure.
  • Déposer le ressort anti-bruit.
  • Repousser le piston en faisant coulisser à la main l'étrier vers l'extérieur.
  • Déposer les deux caches des visguide.
  • Déposer les deux vis-guide.
  • Déposer l'étrier en le tirant dans l'axe et le suspendre dans le passage de roue afin de ne pas endommager le flexible de frein.
  • Déposer les plaquettes.

Controle

Effectuer les mêmes contrôles que pour le cas précédent avec des disques pleins.

Repose

  • Repousser, si cela n'est pas déjà fait, le piston à fond dans son logement.

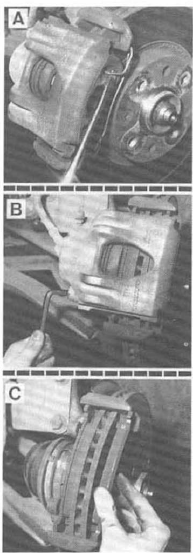

Dépose des plaquettes de frein (disques ventilés)
Dépose des plaquettes de frein (disques ventilés)

A. Dépose du ressort anti-bruit - 8. Dépose des vis guide - c. Dépose des plaquettes.

Repose de la plaquette muni du ressort antivibration sur le piston
Repose de la plaquette muni du ressort antivibration sur le piston

  • Placer la plaquette muni du ressort anti-vibration dans le piston.
  • Poser l'autre plaquette sur le support d'étrier.
  • Reposer l'étrier.
  • Reposer les vis-guide et les serrer au couple prescrit.
  • Reposer les deux caches des visguide.
  • Reposer le ressort anti-bruit.
  • Appuyer plusieurs fois sur la pédale de frein afin de mettre le piston en contact avec les plaquettes.
  • Vérifier la libre rotation des disques de frein lorsque la pédale est au repos.
  • Remonter les roues et reposer le véhicule au sol.
