Revue Technique Automobile Volvo 440-460-480 essence: Dépose-repose de la barre stabilisatrice

Depose

  • Déposer le tube de descente d'échappement.
  • Désaccoupler la barre des biellettes d'accouplement au triangle.
  • Déposer les paliers d'articulation du tablier et dégager la barre par le côté gauche.

Repose

  • Pour la repose procéder en sens inverse de la dépose et lubrifier avec de la graisse au bisulfure de molybdène les articulations élastiques.

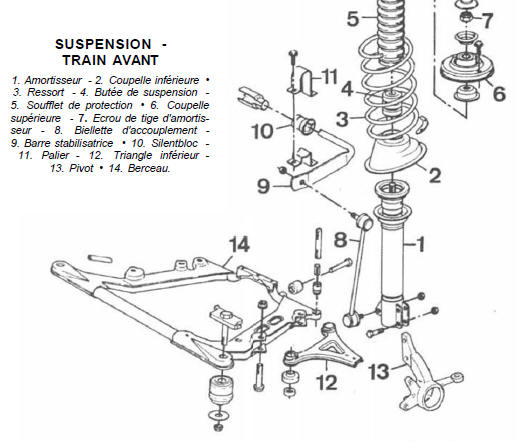

Suspension - train avant
Suspension - train avant

1. Amortisseur - 2. Coupelle inférieure - 3. Ressort - 4. Butée de suspension - 5. Soufflet de protection - 6. Coupelle supérieure - 7. Ecrou de tige d'amortisseur - 8. Biellette d'accouplement - 9. Barre stabilisatrice - 10. Silentbloc - 11. Palier - 12. Triangle inférieur - 13. Pivot - 14. Berceau.
