Revue Technique Automobile Volvo 440-460-480 essence: Dépose-repose de la planche de bord

Depose (480)

  • Déposer les deux doublures de pieds de caisse.
  • Déposer le cendrier et la vis située dessous. Débrancher le câblage de l'allume-cigare et sortir le boîtier.
  • En agissant sur les languettes de maintien, sortir les deux videpoches de la console centrale.
  • Désolidariser le soufflet du levier sélecteur de vitesses et déposer les deux vis situées en dessous.
  • De part et d'autre, déposer les doublures latérales de console.
  • Déposer la console centrale.
  • Déposer le volant et l'habillage de colonne de direction.
  • De chaque côté, déposer les deux garnitures inférieures de planche de bord.

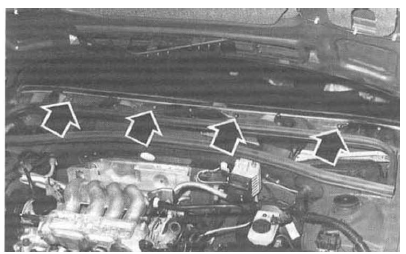

Vis de fixation de la planche de bord sur le tablier
Vis de fixation de la planche de bord sur le tablier

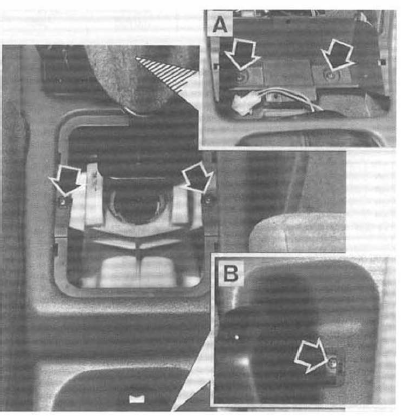

Vis de fixation de la console de tunnel
Vis de fixation de la console de tunnel

A. Vis de fixation sous le cendrier - b. Vis sous le frein de stationnement.

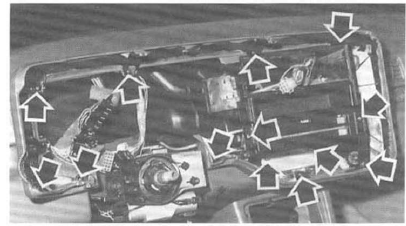

Vis de fixation du boîtier commande de chauffage et de l'encadrement
Vis de fixation du boîtier commande de chauffage et de l'encadrement d'instrumentation (480)

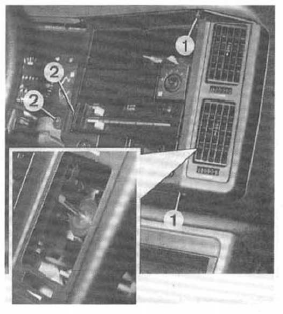

Vis de fixation latérale et centrale de la planche de bord
Vis de fixation latérale et centrale de la planche de bord

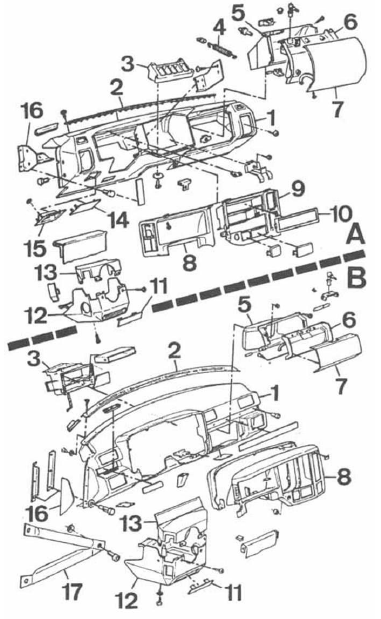

Planche de bord

A. Versions 440 et 460 - b. Version 480.

A. Versions 440 et 460 - b. Version 480.

I. Planche de bord - 2. Profil - 3. Console - 4. Ressorl de rappel - 5. Boite à gants - 6. Trappe - 7. Couvercle - 8. Capot de combiné d'instruments - 9. Capot du bloc de chauffage - 10. Couvercle - ii. Capot de coquille -12. Coquille inférieure -13. Coquille supérieure - 14. Couvercle - 15. Retenue de couvercle - 16. Etrier gauche - 17. Béauille de renfort.

  • Par le bloc moteur, détacher la boite relais et la laisser descendre dans la planche de bord.
  • Déposer les bras d'essuie-glace, les bandeaux inférieurs de parebrise et déposer les quatre vis de fixation de la planche de bord sur le tablier.
  • Par l'intérieur du véhicule, détacher tous les interrupteurs sur la façade. Débrancher les connecteurs et déposer les interrupteurs.
  • Sortir les caches de vis fixant la façade et déposer les vis de fixation (8 vis).
  • Sortir la façade et débrancher les connecteurs restants.
  • Déposer le combiné d'instruments (voir paragraphe concerné au chapitre " equipement electrique ").
  • Déposer la boite à gants.
  • Déposer les deux vis apparentes du panneau de commande chauffage.
  • Détacher le câble de commande et débrancher les connecteurs.
  • Déposer le panneau de commande chauffage.
  • De part et d'autre, détacher les joints de porte (partiellement) et déposer les garnitures.
  • Déposerde chaque côté, les deux vis de fixation de la planche de bord.
  • Déposer la vis de fixation du bloc chauffage sur la planche de bord.
  • Sortir le faisceau des serre-câbles.
  • Débrancher le connecteur du transmetteur de température extérieure, le connecteur de l'unité de commande, les deux connecteurs du ventilateur de chauffage, trois connecteurs contre le tablier, le connecteur sur le pied de caisse, les connecteurs sur la platine et le câble de masse à la caisse.
  • Si monté, déposer le cem (central electrique module).
  • Sortir la planche de bord.

Particularite (440-460)

Procéder comme pour la dépose des Volvo 480 en tenant compte des points suivants :

  • La façade du combiné est maintenu par quatre vis ;
  • Pour déposer la façade du panneau de commande chauffage, trois vis sont apparentes et une vis se dépose par l'emplacement de l'ouïe inférieure d'aération (après dépose de celle-ci) ;
  • Si monté, déposer le câble de starter :
  • La planche de bord est fixée par quatre vis latérales, deux vis de fixation au bloc chauffage et au panneau de commande et deux vis inférieures.

Vis de fixation de la façade d'aération (440)
Vis de fixation de la façade d'aération (440)

Repose

Opérer en ordre inverse de la dépose, en tenant compte de la position des ergots du combiné d'instruments dans l'unité de chauffage et du positionnement du joint entre le combiné et le bloc chauffage.
