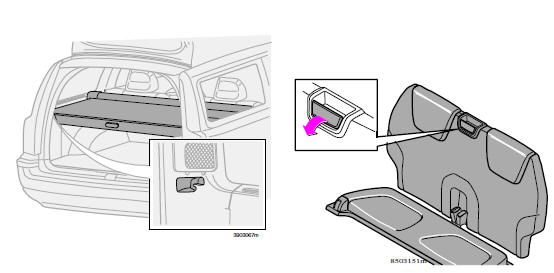

Plage arrière déroulable

Plage arrière déroulable (en option)

Déroulez la plage arrière et accrochez-la aux trous des montants arrière du coffre.

Rangement de la plage arrière déroulable :

  • Repliez les extrémités de la plage vers l'intérieur, levez et libérez.
  • Enfoncez les extrémités de la plage dans les supports.

Siège supplémentaire (en option)

Le siège supplémentaire est prévu pour deux enfants pesant entre 15 et 36 kg chacun, et ne mesurant pas plus de 140 cm. Charge maximale autorisée: 72 kg.

Déploiement

  • Retirez la plage arrière déroulable si votre voiture en est équipée.
  • Rabattez et verrouillez le dossier en avant.
  • Abaissez l'assise.

Rangement

  • Inclinez l'assise en arrière.
  • Tirez la poignée du dossier pour ouvrir et incliner le dossier en arrière.

Attention !

Si votre voiture est équipée d'un siège supplémentaire, le hayon doit être équipé d'un barillet de serrure. Le déverrouillage depuis l'extérieur peut se faire normalement: clé dans porte conducteur ou télécommande, ainsi que par la clé directement dans le barillet de hayon.

Attention !

Lorsque vous utilisez le siège supplémentaire, les deux dossiers de banquette doivent être relevés, le filet de chargement déposé et la sécurité-enfant ouverte. En cas d'accident, les enfants peuvent ainsi sortir d'eux-même de la voiture.

Si votre voiture est équipée d'une grille de chargement, il est impératif de la déposer avant d'utiliser le siège supplémentaire.

Note ! Si vous devez utiliser en même temps la plage arrière déroulable et le siège supplémentaire, procédez comme suit :

  • Abattez les deux dossiers de banquette audelà de la position droite (voir page 71).
  • Placez avec précaution la plage arrière déroulable entre le dossier de banquette et le siège supplémentaire. Relevez les appuie-tête du siège supplémentaire.
