Revue Technique Automobile Volvo 440-460-480 essence: Refroidissement

Dépose-repose de la pompe à eau

Depose

La pompe à eau n'est pas réparable.

En cas de détérioration de l'une de ses pièces, remplacer la pompe à eau.

  • Vidanger le circuit de refroidissement (voir paragraphe suivant).
  • Détendre la courroie d'alternateur/ pompe à eau et la déposer.
  • Déposer la poulie de pompe à eau.
  • Déposer la pompe à eau.

Repose

  • Nettoyer soigneusement le plan de joint sur le bloc et sur la pompe.
  • Présenter le joint à sec, puis reposer la pompe à eau.

Mise en place du thermostat
Mise en place du thermostat

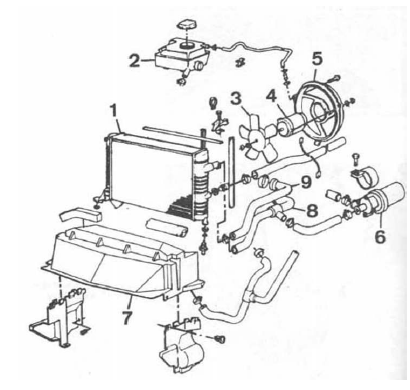

Refroidissement
Refroidissement

1. Radiateur -2. Löse d'expansion -3. Ventilateur - 4. Moteur électrique - 5. Support de ventilateur - 6. Pompe à eau électrique anti-percolation - 7. Buse (modèle 480) - 8. Canalisation inférieure (moteurs b 18 kp) - 9. Canalisation inférieure (tous types sauf b 18 kp).

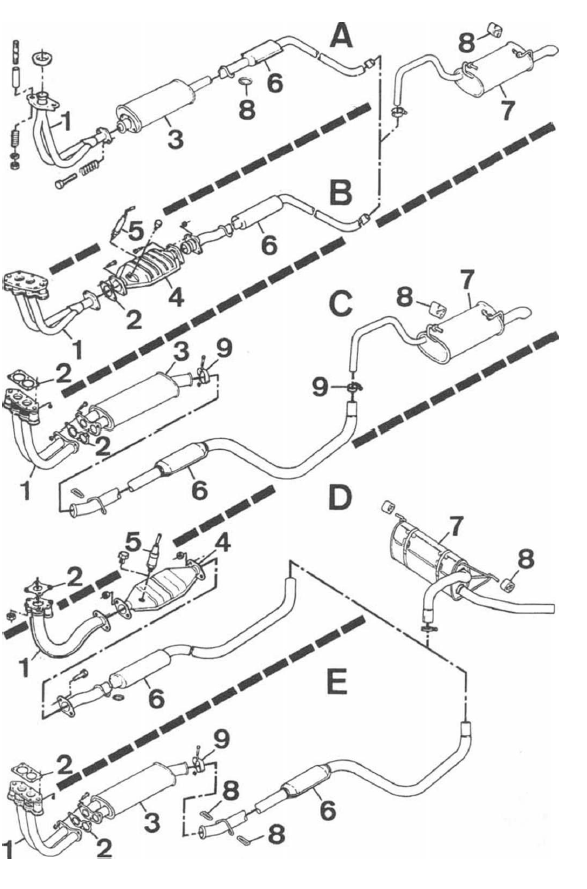

Echappement
Echappement

A. Moteurs b 18 k et b 18 kp (440 et 460) - b. Moteur b 18 ft (440 et 460) - c. Moteur b 18 ep (440 et 460) - d. Moteur b 18 ft (480) - e. Moteur b 18 ep (480) 1. Tube de descente - 2. Joint - 3. Silencieux avant - 4. Catalyseur - 5. Sonde lambda - 6. Tube intermédiaire -7. Silencieux arrière - 8. Supports élastiques - 9. Collier.

  • Monter la courroie et régler sa tension (voir paragraphe concerné au chapitre " equipement electrique ").
  • Effectuer le remplissage et la purge du circuit de refroidissement (voir paragraphe suivant).

Circuit de refroidissement

Vidange

  • Déposer le bouchon du vase d'expansion.
  • Débrancher la durit inférieure du radiateur et enlever le bouchon de bloc-cylindres.

Remplissage et purge

  • Ouvrir la vis de purge du radiateur et du circuit de chauffage.
  • Remplir progressivement le circuit par le vase d'expansion.
  • Fermer les vis de purge dès l'apparition d'un jet continu.
  • Mettre le moteur en marche et le faire tourner à 1500 tr/mn.
  • Donner trois à quatre coups d'accélérateur (jusqu'à 3000 ou 4000 tr/mn) puis remplir le vase au maxi (jusqu'à débordement). Ceci pendant 4 minutes environ.
  • Fermer le vase d'expansion.
  • Laisser tourner le moteur à 1500 tr/ mn jusqu'au troisième enclenchement du moto-ventilateur.
  • Vérifier que le niveau de liquide est au voisinage du repère maxi (un niveau légèrement supérieur est admissible).
    Lubrification
    Dépose-repose De la pompe à huile La dépose et la repose de la pompe à huile ne présentent pas de difficultés particulières. Remise en état ...
