Volvo V70 V70 R & XC70 Notice d'Utilisation: Combiné d'instruments

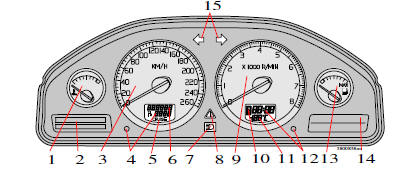

Volvo V70 V70 R & XC70 Notice d'Utilisation / Instruments, interrupteurs et commandes / Combiné d'instruments

  1. Jauge de température

Affiche la température du système de refroidissement du moteur. Si la température est trop élevée et que l'aiguille entre dans la zone rouge, un message s'affiche. N'oubliez pas que les feux supplémentaires installés sur la calandre de radiateur réduisent la capacité de refroidissement en cas de températures extérieures et de charges moteur élevées.

  1. Ecran de contrôle

Il apparaît dans l'écran de contrôle les messages d'information ou d'avertissement.

  1. Compteur de vitesse

Indique la vitesse de la voiture.

  1. Compteur kilométrique journalier

Le compteur kilométrique journalier sert à mesurer les courtes distances. Le chiffre de droite indique les centaines de mètres. Pour remettre le compteur à zéro, enfoncez le bouton pendant plus de 2 secondes. Pour passer d'un compteur kilométrique à l'autre, appuyez légèrement sur le bouton.

  1. Indication pour le régulateur de vitesse

Voir page 34.

  1. Compteur kilométrique

Le compteur kilométrique indique la distance totale parcourue.

  1. Feux de route allumés ou éteints
  2. Témoin d'avertissement

Si un problème survient, le témoin s'allume et un message s'affiche à l'écran de contrôle.

  1. Compte-tours

Affiche le régime en milliers de tours/minute.

L'aiguille du compte-tours ne doit pas aller dans la zone rouge.

  1. Indication de la boîte automatique

Le programme de changement de rapport est indiqué ici. Si votre voiture est équipée d'une boîte automatique geartronic et que vous roulez en position manuelle, le rapport engagé courant est indiqué.

  1. Capteur de température extérieure

Indique la température extérieure. Lorsqu'elle se situe dans la zone comprise entre +2 c et -5 c, un symbole lumineux avec un flocon de neige s'allume dans l'écran de contrôle. Ce symbole avertit d'un risque de chaussée glissante.

Lorsque la voiture est à l'arrêt ou a été à l'arrêt, la jauge de température peut indiquer une valeur trop élevée.

  1. Montre

Pour régler l'heure, tournez le bouton.

  1. Jauge à carburant

Le réservoir contient 70 litres. Lorsque le témoin d'avertissement de niveau de carburant bas s'allume, il reste encore environ 8 litres de carburant dans le réservoir.

  1. Symboles de contrôle et d'avertissement
  2. Clignotants, droit/gauche
