Revue Technique Automobile Volvo 440-460-480 essence: Dépose-repose du mécanisme d'essuie-glace avant

Depose

  • Débrancher la batterie.
  • Déposer les deux balais d'essuieglace.
  • Déposer le cache du moteur.
  • Débrancher le connecteur électrique du moteur.
  • Déposer la baguette de parebrise.
  • Déposer l'unité d'allumage pour accéder à la vis de fixation du mécanisme sur le tablier.

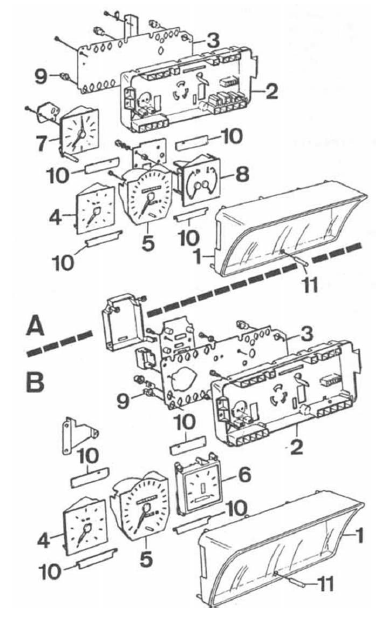

Combine d'instruments
Combine d'instruments

A. Tous types sauf 440 et 460 turbo et 480 - b. Types 440 et 460 turbo et 480 1. Visière - 2. Platine support - 3. Circuit imprimé - 4. Montre - 5. Tachymètre - 6. Ordinateur de bord - 7. Montre (suivant version) - 8. Jauge à carburant et température d'huile - 9. Ampoule - 10. Idéogramme -11. Bouton de remise à zéro.

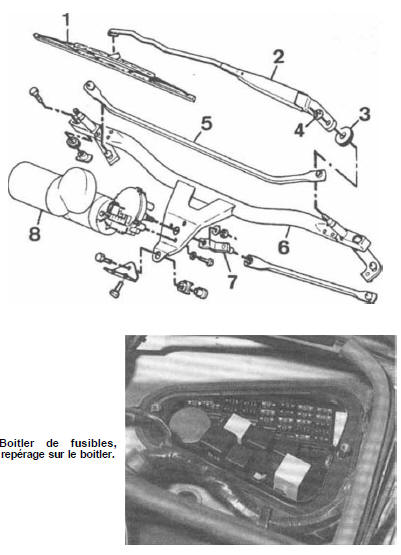

Essuie-glace avant
Essuie-glace avant

  • Déposer les vis de fixation du mécanisme sur le tablier et la tôle d'auvent.
  • Débrancher le flexible de laveglace.
  • Déposer le mécanisme.

Repose

Cette opération s'effectue dans l'ordre inverse de la dépose.

Avant ta repose des balais, s'assurer que le moteur est bien au point fixe.

    Dépose repose du combiné d'instruments
    Demarreur A. Démarreur vàleo - b. Démarreur bosch. 1. Induit -2. Inducteurs -3. Balais - 4. Porte-balais -5. Palier arrière - 6. Solénoïde - 7. Fourchett ...

    Dépose-repose du mécanisme d'essuie-glace arrière
    Depose Débrancher la batterie. Déposer le balais d'essuie-glace. Déposer l'écrou de maintien de l'axe. Déposer le cache de la plage arrière (ver ...
