Volvo V70 V70 R & XC70 Notice d'Utilisation: Grille de protection xc70

Par sécurité, la grille de protection du compartiment à bagages doit toujours être fixée et arrimée de façon adéquate.

Procédez de la façon suivante pour fixer la grille de protection :

  • Abaissez le dossier.
  • Enfoncez et tournez la poignée (1) en position rouge (position déverrouillée) à l'aide d'un tournevis torx*.

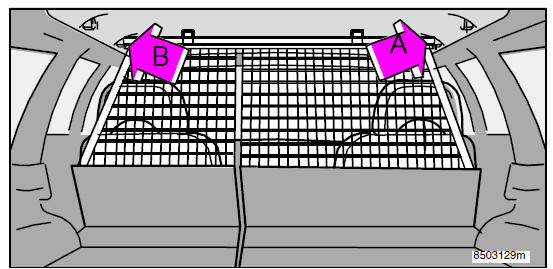

  • Placer les extrémités à vérins de la grille dans les fixations (voir illustration).
  • Enfoncez et tournez la poignée (1) en position verte (position verrouillée).

Note ! La marque verte du support (2) et la marque de la poignée (1) doivent se faire face après la pose. Sans cela, la protection anticollision ne fonctionnera pas.

*Le tournevis torx se trouve dans la trousse à outils du véhicule.

*Le tournevis torx se trouve dans la trousse à outils du véhicule.

Procédez de la façon suivante pour retirer la grille de protection :

  • Abaissez le dossier.
  • Enfoncez et tournez la poignée (1) en position rouge, à l'aide d'un tournevis torx, de façon à ce que la marque sur la poignée soit en face de la marque du support.
  • Poussez la grille de protection vers la fixation du côté opposé jusqu'à ce qu'elle sorte du plafond. Lorsque la fixation est sortie du plafond, tirez avec précaution la grille vers vous, de façon à ce qu'elle sorte de l'autre fixation. Ne pas trop courber la grille car elle peut alors se bloquer, rendant la dépose plus difficile.

Filet de chargement en nylon 70 (banquette arrière à 2 places)

Votre voiture est équipée d'un filet de chargement fabriqué en nylon renforcé. Ce filet peut être dérouler à partir de l'arrière des sièges arrière. Le filet de chargement se referme automatiquement après environ 1 minute si les dossiers des sièges arrière sont relevés.

  • Déroulez le filet droit.
  • Accrochez la tige à la fixation côté droit (a), déployez-la puis accrochez-la à la fixation gauche (b).
  • Déroulez le filet gauche et accrochez-le à la tige.
  • Déposez dans l'ordre inverse.

Le filet de protection s'utilise également si la banquette est rabattue.
