Revue Technique Automobile Volvo 440-460-480 essence: Repose de la culasse

  • Placer le joint de culasse neuf repère " top " dirigé vers le haut.
  • Contôler que la pige de point mort haut est en place.
  • Orienter le repère sur le pignon d'arbre à cames en position de calage (repère en face de celui de la tôle) pour éviter tout contact avec les soupapes lors de la mise en place.
  • Monter la culasse en la centrant dans les deux douilles.
  • Lubrifier sous les têtes de vis ainsi que le filetage.

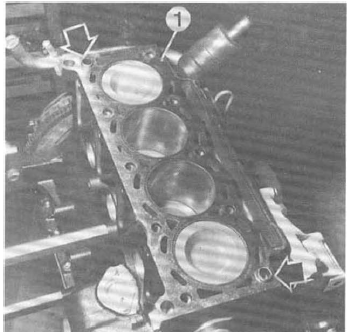

Position des douilles de centrage de la culasse (flèches)
Position des douilles de centrage de la culasse (flèches)

1. Canal d'amenée d'huile.

Joint de guide de soupapes
Joint de guide de soupapes

Cotes caractéristiques de rectification des sièges de soupapes
Cotes caractéristiques de rectification des sièges de soupapes

D. Diamètre extérieur - a angle de portée - x. Largeur de la portée.

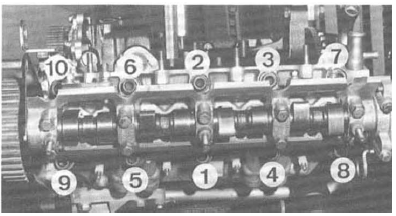

Ordre de serrage de la culasse
Ordre de serrage de la culasse

  • Effectuer le serrage de la culasse en respectant l'ordre préconisé et la méthode de serrage.
  • Réaliser le calage de la distribution (voir paragraphe concerné), puis enlever la pige de pmh et monter le bouchon.
  • Vérifier le jeu de fonctionnement des soupapes.
  • Termineries opérations de repose en ordre inverse de la dépose.
  • Contrôler le fonctionnement après avoir effectué le remplissage et la purge du circuit de refroidissement (voir paragraphe concerné).

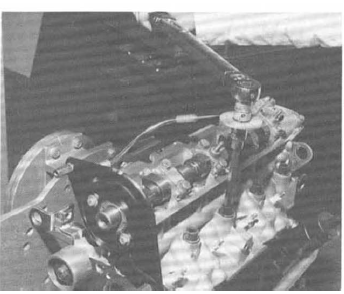

Serrage angulaire de la culasse
Serrage angulaire de la culasse

    Remise en état et remontage de la culasse
    Contrôler le plan de joint de la culasse (déformation maxi autorisée : 0,05 mm). Nota. - Aucune rectification de la culasse n'est autorisée. Remplacer les guide ...

    Depose de l'ensemble moteur-boite de vitesses
    Débrancher la tresse de masse de la batterie. Vidanger l'huile moteur. Vidanger le circuit de refroidissement (voir paragraphe concerné). Vidanger la boite de vitesses. Po ...
