Revue Technique Automobile Volvo 440-460-480 essence: Compartiment moteur

Ouverture et fermeture du capot

Pour ouvrir, tirer sur le levier situé sous la planche de bord sur la paroi latérale gauche. Le capot se soulève légèrement.

Se placer devant le capot. Par l'entrebâillement tirer sur l'anneau (berlines) ou soulever la languette (coupé) pour dégager le crochet de sécurité.

Dégager la béquille de son support. A noter que sur certains modèles la béquille sur l'aile gauche est coulissante. Placer l'extrémité de la béquille dans le logement prévu sous le capot.

Pour fermer le capot, remplacer la béquille dans son support. Sur les modèles équipés d'une béquille coulissante, la tirer vers le haut pour dégager le cran d'arrêt.

Laisser retomber le capot. Se placer devant la voiture et appuyer des deux mains sur le capot jusqu'à entendre le déclic de verrouillage.

Vérifier que le verrouillage est correct.

Levier de déverrouillage u capot moteur
Levier de déverrouillage u capot moteur

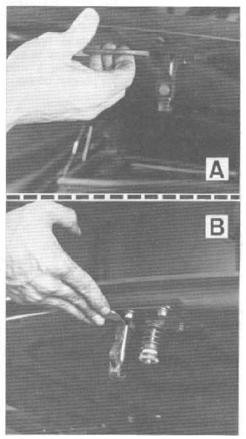

Dégagement du crochet de sécurité du capot moteur
Dégagement du crochet de sécurité du capot moteur

A. Sur berline - b. Sur coupé.

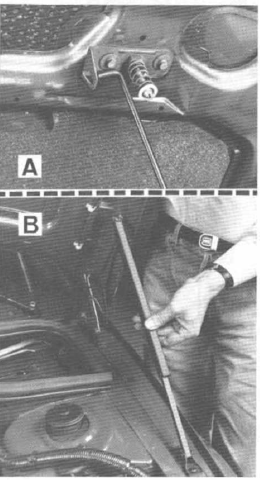

Béquille de maintien de capot moteur ouvert
Béquille de maintien de capot moteur ouvert

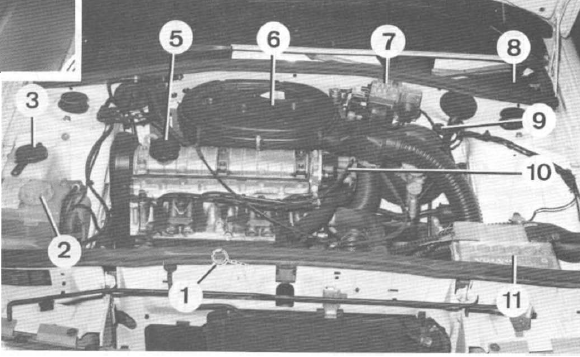

Compartiment moteur à carburateur
Compartiment moteur à carburateur

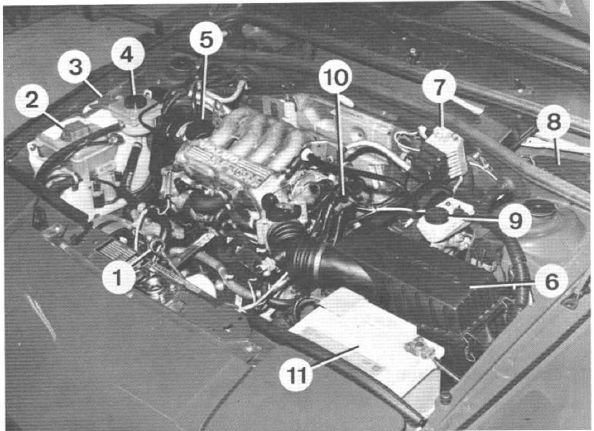

Compartiment moteur à injection
Compartiment moteur à injection

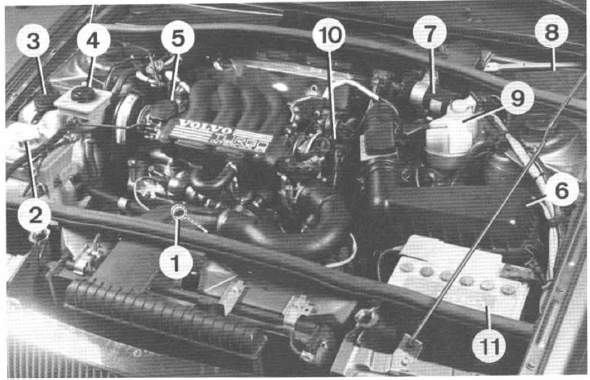

Compartiment moteur turbo
Compartiment moteur turbo

1 Jauge à huile moteur - 2. Vase d'expansion - 3. Réservoir de lave-glaces et lave-phares - 4. Réservoir liquide direction assistée - 5. Bouchon de l'orifice de remplissage d'huile moteur - 6. Filtre à air - 7. Bobine - 8. Boîtier des fusibles - 9. Réservoir de liquide de freins -10. Allumeur -11. Batterie.
