Combine antivol-contact-demarreur
Le combiné est situé sur le côté droit de la colonne de direction.
Les positions successives de la clé tournant dans le sens horloge sont :
0 : Stop-antivol
Direction bloquée lorsque la clé est retirée.
1 : Accessoires
Contact coupé et accessoires alimentés.
Ii : contact
Circuits électriques alimentés. Position marche.
Iii : demarreur
Mise en action du démarreur. Lâcher la clé dès que le moteur tourne.
Lancement du moteur
Levier de vitesses au point mort ou sélecteur de boite automatique en p ou n. Frein à main serré.
Moteur a carburateur
Moteur froid
Combiné antivol - contact - démarreur

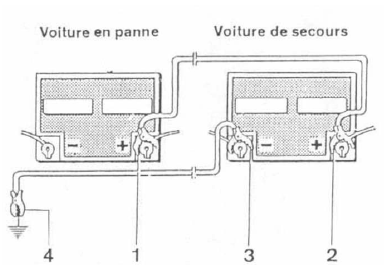

Démarrage du moteur à l'aide d'une batterie auxiliaire
1.2.3.4. Ordre de branchement des câbles.
Moteur chaud
Moteur a injection
Précautions à observer avec un turbo compresseur :
Ne jamais emballer le moteur aussitôt après le démarrage.
Ne jamais accélérer au moment de couper le contact.
Après un parcours à régime élevé, ne pas couper le contact dès l'arrêt mais laisser tourner le moteur quelques instants au ralenti.
Demarrage du moteur a l'aide d'une batterie auxiliaire
Si la batterie du véhicule est déchargée on peut faire démarrer le moteur en branchant une batterie chargée, de la manière suivante : relier obligatoirement la borne " + " de la batterie du véhicule avec la borne " + " de la batterie auxiliaire à l'aide d'un câble (généralement rouge).
Relier dans l'ordre la borne négative " - " de la batterie de secours avec un point de masse du véhicule en panne, le plus loin possible de la batterie, à l'aide d'un second câble (noir ou vert).
Ne pas débrancher les câbles de la batterie auxiliaire, après démarrage du moteur, lorsque ce dernier tourne au ralenti accéléré, mais laisser le moteur tourner d'abord à un ralenti normal.
Important : ne pas laisser tourner le moteur dans un local fermé, les gaz d'échappement étant toxiques.
Indicateurs
Indicateurs dans le combiné d'instruments.
Compteur de vitesse
Jauge de carburant. voir aussi ordinateur
de bord, page 168, et ravitaillement, page
283.
Compte-tours. Le compte-tours indique le
régime moteur en milliers de tours/minute.
...
Fonction
Vue d'ensemble des fonctions.
Témoin d'avertissement, intervention
nécessaire du conducteur pour freiner
Commandes au volant
Radar
Le régulateur adaptatif de vitesse et de distance
acc se compose d'un régulateur de
vitesse et d'un dispositif de maintien d ...
Dispositif d'attelage
Si la voiture est équipée d'un crochet d'attelage
amovible, suivez strictement les instructions
de fixation de la partie amovible, voir
page 298.
Attention
Si la voiture est équipée du crochet d'attelage
amovible de Volvo :
Suivez scrupuleusement le instructions ...
