Volvo V70 V70 R & XC70 Notice d'Utilisation: Crochet d'attelage

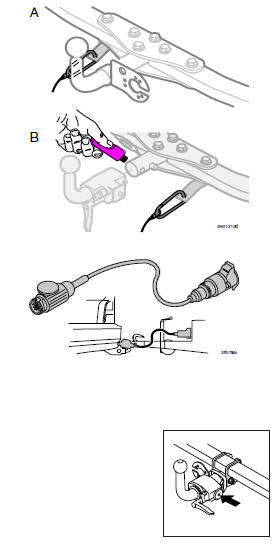

Crochet d'attelage fixe (a)
N'oubliez pas de toujours attacher le câble de sécurité dans la fixation prévue. Voir l'illustration.
Crochet d'attelage démontable (b)
Suivez toujours consciencieusement les instructions de montage.
N'oubliez pas de toujours attacher le câble de sécurité dans la fixation prévue. Voir l'illustration.
N'oubliez pas de nettoyer et graisser régulièrement la clavette d'accouplage.
Lubrifiant recommandé 8624203.
Note ! Votre voiture peut être équipée d'une barre d'attelage dotée d'un contact électrique à 13 broches que vous devez brancher à une remorque équipée d'un contact électrique à 7 broches. Si c'est le cas, utilisez un câble d'adaptateur d'origine Volvo. Assurez-vous que le câble ne traîne pas sur le sol.
Attention !
Si votre voiture est équipée d'un crochet d'attelage démontable Volvo : assurez-vous que le crochet d'attelage est verrouillé avant de prendre la route.
- La broche rouge ne doit pas être visible (voir la flèche sur l'illustration de gauche).
- Verrouillez avec la clé.
Voir la description page 103.
V

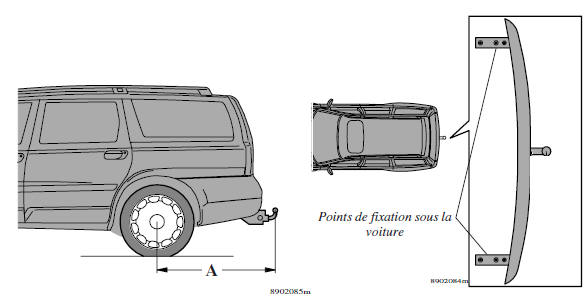

Distance a ci-dessus :
70/v70 awd: 1084 mm
Xc70: 1122 mm
Poids max. Sur la boule d'attelage: 75 kg
Conduite avec une remorque
la barre d'attelage de la voiture doit être homologuée. votre
concessionnaire
peut vous conseiller sur le choix d'une barre d'attelage.
Répartissez la charge sur la remor ...
Crochet d'attelage amovible
Otez le capuchon.
Introduisez la clé et tournez-la
dans le sens
des aiguilles d'une montre pour déverrouiller.
Prenez la boule et tournez la
poignée dans le
sens des aig ...
