Revue Technique Automobile Volvo 440-460-480 essence: Dépose repose du combiné d'instruments

Demarreur
Demarreur

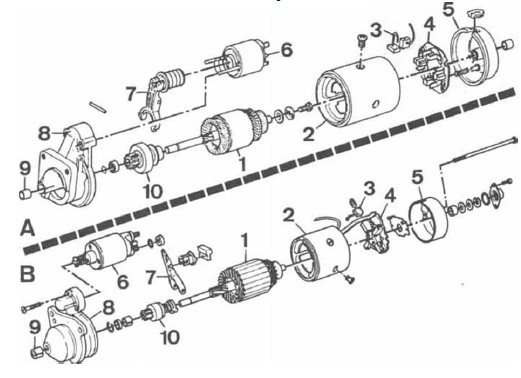

A. Démarreur vàleo - b. Démarreur bosch.

1. Induit -2. Inducteurs -3. Balais - 4. Porte-balais -5. Palier arrière - 6. Solénoïde - 7. Fourchette - 8. Palier avant - 9. Bague -10. Lanceur.

Depose

  • Débrancher la batterie.
  • Déposer le volant.

Pour les 480

  • Déposer l'interrupteur de commande des projecteurs.
  • Déposer le bloc des interupteurs de la façade (dégivrage lunette arrière, projecteurs antibrouillard et longue portée).
  • Déposer la montre et la commande de soufflerie.
  • Dévisser les vis de fixation de la façade.
  • Déposer la façade.
  • Déposer les vis de fixation du combiné d'instruments
  • Dégager le combiné afin de pouvoir débrancher les connecteurs électriques.
  • Déposer le combiné d'instruments.

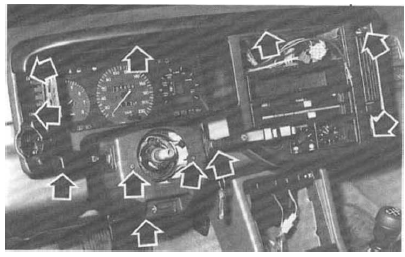

Vis de fixation du combiné d'instruments
Vis de fixation du combiné d'instruments

Vis de fixation de la façade du combiné d'instruments (440 et 460)
Vis de fixation de la façade du combiné d'instruments (440 et 460)

Dépose de la façade et de l'habillage de colonne de direction (480)
Dépose de la façade et de l'habillage de colonne de direction (480)

Pour les 440 et 460

  • Déposer la platine support des interrupteurs de commande (phares, dégivrage, etc.) De la façade.
  • Débrancher les connecteurs électriques des interrupteurs et dégager la platine.
  • Dévisser les vis de fixation de la façade.
  • Déposer la façade.
  • Dévisser les vis de fixation du combiné d'instruments
  • Dégager le combine afin de pouvoir débrancher le câble de tachymètre ainsi que les connecteurs électriques.

Déposer le combiné d'instruments

    Remise en état du démarreur déposé
    Les opérations de démontage et de remontage du démarreur ne présentent pas de difficultés particulières (voir vues éclatées précisant ...

    Dépose-repose du mécanisme d'essuie-glace avant
    Depose Débrancher la batterie. Déposer les deux balais d'essuieglace. Déposer le cache du moteur. Débrancher le connecteur électrique du moteur. D&eacu ...
