Revue Technique Automobile Volvo 440-460-480 essence: Demontage du moteur

  • Déposer l'ensemble moteur-boite de vitesses.
  • Désaccoupler la boite de vitesses du moteur.
  • Placer le moteur sur un support approprié.
  • Déshabiller le moteur de ses accessoires : alternateur, démarreur, collecteurs, pompe à eau.
  • Déposer le carter de distribution puis détendre la courroie.
  • Déposer la courroie de distribution.
  • Déposer le pignon d'entraînement de la pompe à huile.
  • Déposer la poulie de vilebrequin, en bloquant le volant-moteur avec l'outil 5112.
  • Bloquer le pignon de l'arbre intermédiaire et le déposer.
  • Déposer la bride de maintien de l'arbre intermédiaire.
  • Dévisser les vis de fixation du flasque d'étanchéité de l'arbre intermédiaire.
  • Déposer l'arbre intermédiaire.
  • Déposer le pignon de vilebrequin, utiliser un extrateur confectionné à L'aide d'un schéma coté (voir figure) Si nécessaire avec un grain d'appui.
  • Récupérer la clavette.
  • Déposer le volant-moteur.
  • Déposer le tube de jauge à huile avec la jauge.
  • Déposer le carter inférieur et récupérer son joint.
  • Déposer la pompe à huile.

Blocage du volant-moteur à l'aide de l'outil 5112
Blocage du volant-moteur à l'aide de l'outil 5112

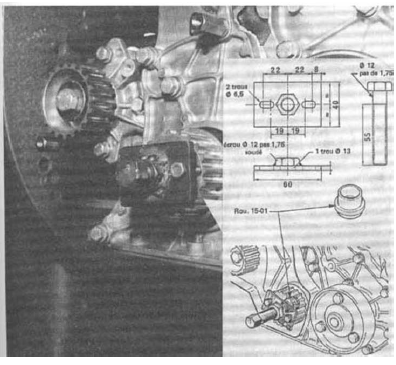

Dépose du pignon de vilebrequin à l'aide d'un extracteur à confectionner
Dépose du pignon de vilebrequin à l'aide d'un extracteur à confectionner

Bloc- cylindres

7. Bloc-cylindres - 2. Vis de palier de vilebrequin - 8. Chapeau d'arbre d'entraînement de la pompe à huile -4. Carter couvercle d'étanchéité 5. Pastille de dessablage - 6. Bagues d'étanchéité - 7. Bouchon de Fermeture du trou de pigeage.

Dépose de la poulie de vilebrequin
Dépose de la poulie de vilebrequin

  • Déposer le carter couvercle d'étanchéité avant.
  • Effectuer le repérage des bielles (côté arbre intermédiaire) n"1 côté volant.
  • Déposer les chapeaux de bielles et les coussinets
  • Déposer le joint d'étanchéité du palier n'1 (côté volant).
  • Déposer les chapeaux de paliers de vilebrequin. (Utiliser une clé facom st 8l pour le palier n'1).
  • Déposer le vilebrequin, récupérer les cales de jeu latéral et les coussinets.
  • Dégager les ensembles pistonsbielles.
    Repose de l'ensemble moteur-boite de vitesses
    Cette opération s'effectue dans l'ordre inverse de la dépose en prenant soin, toutefois, d'appliquer les points suivants : Respecter tous les couples de serrage prescrits. Vei ...

    Remontage du moteur
    Nettoyer avec soin les plans de joints du bloc-cylindres. En cas de réutilisation du vilebrequin, le nettoyer en passant un fil de cuivre dans les canalisations de graissage. Proc&eacu ...
