Revue Technique Automobile Volvo 440-460-480 essence: Remplacement des plaquettes

Depose

• Placer l'arrière du véhicule sur chandelles et déposer les roues.
• Déposer le bouchon de la vis de réglage du dispositif de rattrapage automatique du jeu.
• Tourner largement la vis de réglage dans le sens inverse des aiguilles d'une montre.
• Déposer le ressort anti-bruit.
• Déposer les deux caches des visguide de rétrier.
• Déposer les deux vis-guide.
• Dégager l'étrier et le suspendre dans le passage de roue afin de ne pas endommager le flexible de frein.
• Déposer les plaquettes.

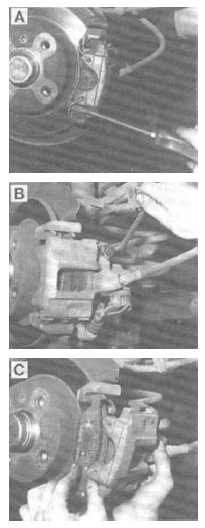

Dépose des plaquettes de trein

A. Dépose du ressort anti-bruit - b.

Dépose des vis guide - c. Dépose des plaquettes.

Désarmement du frein de stationnement

1. Bouchon vissé.

Controle

Effectuer les mêmes contrôles que pour les freins avant.

Repose

• Placer la plaquette muni du ressort anti-vibrations dans le piston.
• Poser l'autre plaquette sur le support d'étrier.
• Reposer rétrier.

Attention : ne pas graisser les vis guides car elles sont en matière synthétique autolubrifiante.

• Reposer les vis-guide et les serrer au couple prescrit.
• Reposer les 2 caches des visguide.
• Serrer la vis de réglage du rattrapage automatique du jeu jusqu'à amener le piston en contact avec les plaquettes puis la desserrer ensuite d'un demi-tour.
• Reposer le bouchon de la vis de réglage.
• Appuyer plusieurs fois sur la pédale de frein afin de réarmer le dispositif de rattrapage de jeu automatique
• Vérifier la libre rotation des disques de frein lorsque la pédale est au repos.
• Remonter les roues et reposer le véhicule au sol.
