Revue Technique Automobile Volvo 440-460-480 essence: Dépose-repose du bloc chauffage
- Déposer la planche de bord (voir paragraphe précédent).
- Etrangler les durits de liquide de refroidissement.
- Détacher les colliers de serrage et désolidariser les flexibles du radiateur de chauffage.
- Déposer le pare-chaleur.
- Déposer rétrier du carter de ventilateur.
- Déposer les deux écrous de maintien sur le tablier.
- Par l'habitacle, déposer les relais du support de carter de ventilateur.
- Déposer les vis inférieures du bloc chauffage et les deux vis supérieures.
- Sortir le bloc chauffage.
Pour la repose, opérer en sens inverse de la dépose, et purger le circuit de refroidissement (voir paragraphe concerné au chapitre " moteur ").

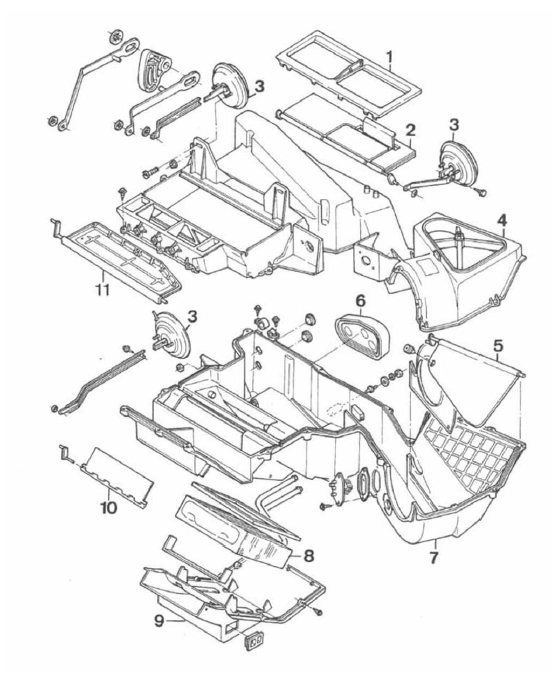

Bloc chauffage
1. Cadre - 2. Volet répartiteur - 3. Capsules de commande pneumatique - 4. Carter supérieur - 5. Volet d'entrée d'air - 6. Joint - 7. Carter inférieur - 8. Aérotherme - 9. Couvercle d'aérotherme - 10 et 11.
Volets répartiteurs.
Vis de fixation du bloc chauffage
