Volvo V70 V70 R & XC70 Notice d'Utilisation: Fusibles du compartiment moteur

Volvo V70 V70 R & XC70 Notice d'Utilisation / Fusibles, remplacement d'ampoule / Fusibles / Fusibles du compartiment moteur

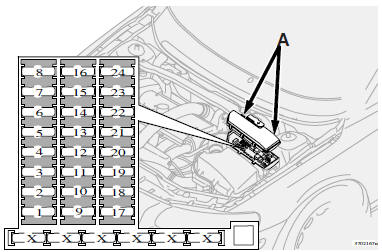

Boîtier de relais et de fusibles dans le compartiment moteur

Le boîtier de fusibles du compartiment moteur présente 24 emplacements de fusible. Veillez à remplacer un fusible grillé par un fusible de même couleur et de même calibre.

  1. Chauffage de stationnement (option) ................................................ 25
  2. Feux auxiliaires (option) ................................................................... 20
  1. Sonde lambda, unité de gestion moteur (diesel), soupape haute pression (diesel) ........................................................ 20
  2. Chauffage de la ventilation de carter, électrovalves, doseur-distributeur de carburant (bi-carburant) .............................. 10
  3. Sonde de masse d'air, unité de gestion moteur, injecteurs ................ 15 Sonde de masse d'air (diesel) .............................................................. 5
  4. Module d'accélérateur ....................................................................... 10
  5. Compresseur ac, capteur de pédale d'accélérateur, ventilateur boîtier d'électronique ....................................................... 10
  6. Avertisseur sonore ............................................................................ 15
  7. Lave-glace de lunette arrière ............................................................. 10
  8. Compresseur ac, bobines d'allumage, électrovalves ...................... 20
  9. Contact de feux stop ........................................................................... 5

A. Enfoncer les ergots en plastiques à l'arrière et tirer le couvercle vers
A. Enfoncer les ergots en plastiques à l'arrière et tirer le couvercle vers le haut.

  1. Essuie-glaces de pare-brise .............................................................. 25
  2. Abs/stc/dstc .............................................................................. 30
  3. Soupape de réservoir de gaz (bi-fuel) .............................................. 15
  4. Lave-glace (pare-brise), lave-phares ................................................ 15
  5. Feux de croisement (droit) ............................................................... 10
  6. Feux de croisement (gauche) ............................................................ 10
  7. Abs/stc/dstc .............................................................................. 30
  8. Feux de route (gauche) ..................................................................... 15
  9. Feux de route (droit) ........................................................................ 15
  10. Démarreur ......................................................................................... 40
  11. Unité de gestion moteur ..................................................................... 5
