Volvo V70 V70 R & XC70 Notice d'Utilisation: Boîtier de fusibles de l'habitacle

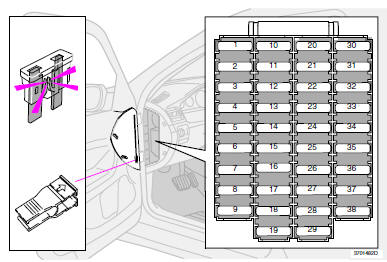

Les fusibles se trouvent dans la trappe située sur la face arrière du tableau de bord. Veillez à remplacer un fusible grillé par un fusible de même couleur et de même calibre.

  1. optique avant (feux de croisement), bi-xénon (option) ................ 15
  2. Optique avant (feux de route) ......................................................... 20
  3. Siège électrique (conducteur) .......................................................... 30
  4. Siège électrique (passager) ............................................................. 30
  5. Direction assistée asservie à la vitesse, pompe à vide .................... 15
  6. Soupape de réservoir à gaz (bi-carburant) ....................................... 5
  7. Siège chauffant (avant gauche) ....................................................... 15
  8. Siège chauffant (avant droit) ........................................................... 15
  9. Abs/stc/dstc .............................................................................. 5
  1. Réglage de portée des phares, essuie-phares ................................. 15
  2. Prise électrique 12 v ...................................................................... 15
  3. Siège électrique (passager), verrou de ceinture de sécurité (avant) .. 5
  4. Système audio, rti (option) ............................................................ 5
  5. Système audio ................................................................................ 20
  6. Amplificateur audio ........................................................................ 30
  7. Feux antibrouillard (avant) ............................................................. 15
  8. Écran rti (option) .......................................................................... 10
  1. Alimentation d2 augmentée : boîte de vitesses automatique, blocage des rapports ....................................................................... 10
  2. Clignotants ..................................................................................... 20
  3. Unité de commande lanternes, unité de commande climatisation, prise diagnostic, unité de commande commandes au volant ............ 5
  4. Alimentation d1 augmentée: climatisation, siège électrique (conducteur), combiné d'instrument, chauffage de stationnement (option) ........................................................................................... 10
  5. Serrure d'allumage (alimentation 30), module électronique central, relais de démarreur, unité de gestion moteur .................................. 10
  6. Ventilateur climatisation .................................................................. 30
  7. Châssis actif, four-c .................................................................. 15
  8. Module électronique (plafond), éclairage intérieur (plafond) ........ 10
  9. Téléphone (option) ......................................................................... 10
  10. Feux de position/stationnement (gauche, avant et arrière) ............ 7,5
  11. Feux de position/stationnement (droit, avant et arrière), éclairage de plaque minéralogique ................................................. 7,5
  12. Module électronique central, éclairage de courtoisie, servodirection, éclairage général, éclairage de boîte à gants ........... 10
  13. Pompe à carburant .......................................................................... 15
  14. Toit ouvrant .................................................................................... 15
  15. Verrouillage centralisé, dégivrage, éclairage rétroviseur extérieur, lève-vitre (gauche droit) .................................................................. 25
  16. Verrouillage centralisé, dégivrage, éclairage rétroviseur extérieur, lève-vitre (avant droit) .................................................................... 25
  17. Lève-vitres (arrière), sécurité enfants ............................................. 30
  18. Sirène d'alarme ................................................................................. 5
    Fusibles du compartiment moteur
    Boîtier de relais et de fusibles dans le compartiment moteur Le boîtier de fusibles du compartiment moteur présente 24 emplacements de fusible. Veillez à remplacer un fus ...

    Fusibles du compartiment à bagages
    Boîtier de relais/fusibles intégré du compartiment à bagages Les fusibles se trouvent derrière la garniture, du côté gauche. Veillez à remplacer ...
