Revue Technique Automobile Volvo 440-460-480 essence: Lubrification

Dépose-repose De la pompe à huile

La dépose et la repose de la pompe à huile ne présentent pas de difficultés particulières.

Remise en état de la pompe à huile

  • Déposer le couvercle de pompe.
  • Déposer les pignons et l'axe.
  • Déposer la goupille d'arrêt et dégager la coupelle d'appui, le ressort, le poussoir et le piston du clapet de décharge.
  • Contrôler les jeux internes de la pompe (voir figure).
  • Au remontage, veiller à vérifier la présence de la douille de centrage.

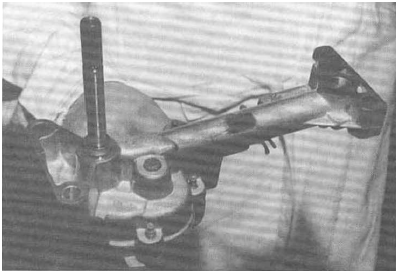

Douille de centrage de la pompe à huile
Douille de centrage de la pompe à huile

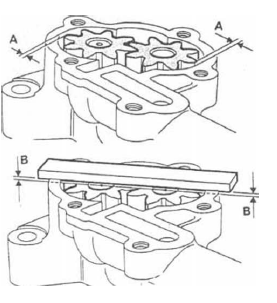

Contrôle de la pompe à huile
Contrôle de la pompe à huile

A. Jeu pignons/ carter - b. Jeu pignons/ couvercle.

Contrôle De la pression d'huile

  • Dévisser le manocontact de pression d'huile.
  • Brancher un manomètre de pression à sa place.
  • Amener le moteur à sa température normale de fonctionnement.
  • Contrôler la pression aux régimes prescrits et comparer les valeurs (voir
  • Caractéristiques détaillées ").

Lubrification
Lubrification

I. Carter d'huile - 2. Filtre à huile - 3. Bouchon de vidange - 4. Joint d'étanchéité - 5. Tube de jauge - 6. Jauge à huile - 7. Gicleur d'huile - 8. Pompe à huile - 9. Pignon de renvoi - 10. Arbre intermédiaire - ii. Clavette - 12. Joint - 13. Flasque d'étanchéité - 14. Bague d'étanchéité - 15. Pignon d'arbre intermédiaire -16. Echangeur huileeau -17. Mamelon entretoise.

    Remontage du moteur
    Nettoyer avec soin les plans de joints du bloc-cylindres. En cas de réutilisation du vilebrequin, le nettoyer en passant un fil de cuivre dans les canalisations de graissage. Proc&eacu ...
