Revue Technique Automobile Volvo 440-460-480 essence: Moyeux arriere

Remplacement du roulement de moyeu

Depose

  • Lever l'arrière du véhicule et le placer sur chandelles et déposer la roue concernée.
  • Déposer le tambour ou le disque (voir paragraphes concernés au chapitre " freins ").
  • Déposer l'écrou de moyeu.
  • Déposer le moyeu.
  • Extraire à l'aide d'un tube de extérieur 49 mm le roulement du moyeu.

Repose

Cette opération nécessite l'emploi d'une presse pour que la mise en place soit progressive afin de ne pas endommager le roulement.

  • Emmancher à l'aide d'un tube de p extérieur 51 mm le roulement jusqu'à ce qu'il arrive en butée dans le fond de son logement.
  • Monter un clip d'arrêt neuf.
  • Reposer le tambour ou le disque (voir paragraphes concernés au chapitre " freins ").
  • Reposer et serrer l'écrou de moyeu au couple prescrit.

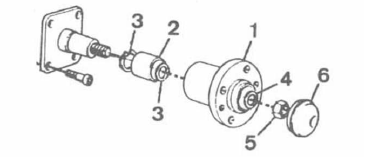

Moyeu

1. Moyeu - 2. Roulement à billes - 3. Circlips - 4. Cale - 5 - ecrou de

1. Moyeu - 2. Roulement à billes - 3. Circlips - 4. Cale - 5 - ecrou de moyeu - 6. Capuchon.
