Revue Technique Automobile Volvo 440-460-480 essence: Train arriere

Dépose-repose du train arrière

Depose

  • Lever l'arrière du véhicule et le placer sur chandelles, roues arrières pendantes.
  • Déposer les roues.
  • Déposer les amortisseurs (voir paragraphe concerné).
  • Déposer la barre stabilisatrice (voir paragraphe concerné).
  • Déposer la barre transversale panhard.
  • Dégrafer les câbles de frein de stationnement des bras de suspension.
  • Suivant les modèles, déposer le tambour ou le disque de frein (voir paragraphes concernés au chapitre " freins ").
  • Si monté, débrancher le câble du capteur abs.
  • Déposer le moyeu arrière (voir paragraphe concerné).
  • Déposer le porte-fusée.
  • Pour les versions à tambours, dégager le porte-fusée et le suspendre dans le passage de trou en faisant attention au flexible de frein.
  • Déposer les bras poussés.
  • Soutenir l'essieu arrière et déposer les fixations des bras de suspension de l'essieu.
  • Déposer l'essieu arrière avec les ressorts.
  • Déposer le ressort et la butée caoutchouc de l'essieu.

Pour les anciennes versions, décoller l'ensemble.

Pour les nouvelles versions, déposer l'axe de verrouillage de la butée sur l'essieu et déposer le ressort.

Repose

Pour la repose, procéder dans l'ordre inverse de la dépose et vérifier le réglage du câble de frein de stationnement (voir paragraphe concerné au chapitre " freins ").

Suspension - train arriere
Suspension - train arriere

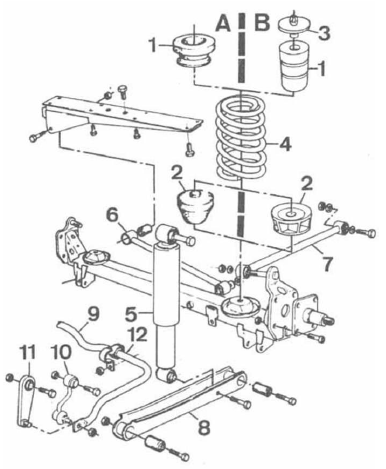

A. Modèles 480 jusqu'au châssis n' 567599 - b. Modèles 440, 460 et 480 depuis le n' de châssis 567600 1 et 2. Butées de suspension - 3. Coupelle - 4. Ressort - 5. Amortisseur - 6. Barre transversale panhard -7. Bras poussé - 8.Tirant longitudinal - 9. Barre stabilisatrice - 10. Biellette d'accouplement (440 et 460) - 11. Biellette d'accouplement (480) - 12. Palier de barre stabilisatrice - 13. Essieu arrière.

Dépose de l'essieu arrière
Dépose de l'essieu arrière

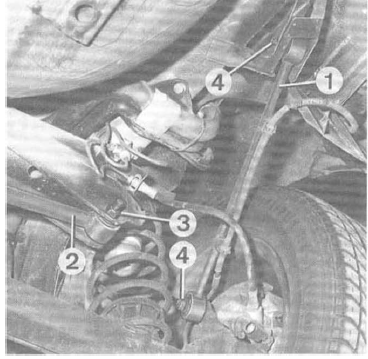

1. Bras poussé - 2. Barre transversale panhard - 3. Fixation de la barre sur le châssis - 4. Fixation du bras poussé.

    Dépose-repose de la barre stabilisatrice
    Depose Lever l'arrière du véhicule et le placer sur chandelles, roues arrières pendantes Déposer les roues. Déposer les biellettes d'accouplement de la ...

    Moyeux arriere
    Remplacement du roulement de moyeu Depose Lever l'arrière du véhicule et le placer sur chandelles et déposer la roue concernée. Déposer le tambour ou le ...
